Центробежный насос Wilo Sub TWU 3.03-08-HS-ECP-B

Паспорта, инструкции по эксплуатации, схемы и другие необходимые документы вы можете запросить у менеджеров нашей компании
Основные характеристики
Производительность
Производительность Под производительностью насоса, она же подача или объемный расход, понимают объем жидкости, перекачиваемый оборудованием в единицу времени. Параметр обозначается буквой Q
0 - 6 м3

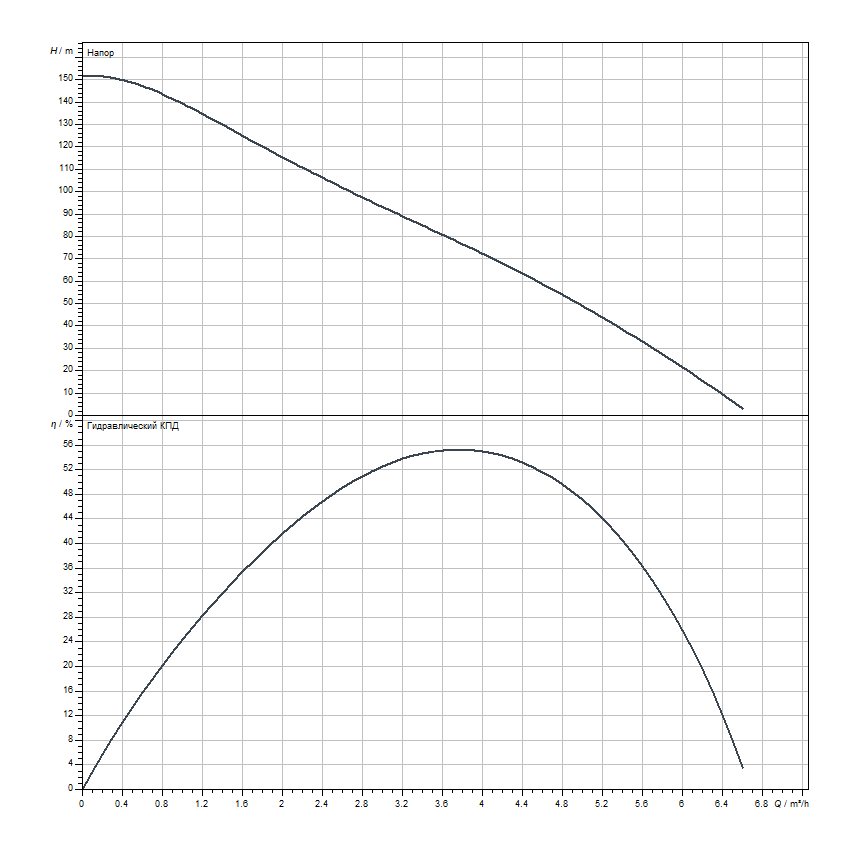

Напор
Напор Напор — это наибольшая высота, на которую насос может поднять перекачиваемую жидкость. Данный параметр напрямую связан с рабочим давлением: для подъёма водяного столба на 10 м необходимо давление в 1 бар. Подробные формулы расчёта оптимального напора можно запросить у сотрудников компании.
151.552 - 4.0058 м
Потребляемая мощность
Потребляемая мощность Численная мера количества электрической энергии, необходимой для функционирования насоса. Более высокая мощность дает больший запас надежности на случай нештатных ситуаций и позволяет справляться с более серьезными загрязнениями, но при этом она заметно влияет на цену, габариты, вес и потребление электричества/топлива.
1.5  кВт
Напряжение питания
Напряжение питания Напряжение сети переменного тока, на которое рассчитан электродвигатель насоса
Назначение
Назначение Для каждой задачи подходят разные виды насосов и мотопомп, поэтому первый критерий при выборе - это его назначение. Насосы бывают для водоснабжения, отопления, дренажа и канализации, пожарные, шламовые, для бассейнов, пищевой и химической промышленности.
водоснабжение
Вид насоса
Вид насоса Основная масса насосов - центробежные. Они используются для подачи воды в водоснабжении, отоплении, дренажа и канализации. Вихревые используется там, где необходимо обеспечить значительный напор при малых объемах (перекачка воды из водоемов, скважин, накопительных резервуаров). Диафрагменные или мембранные могут применяться, когда необходимо перекачивать вязкие, загрязненные или агрессивные жидкости под небольшим давлением.
Конструкция
Конструкция Консольная конструкция насоса является наиболее надежной. Насос и двигатель устанавливаются на единую массивную раму. Насосная часть присоединяется к двигателю через эластичную муфту.

Консольно-моноблочные – насосная часть присоединяется непосредственно к корпусу двигателя. Преимущества: меньшие размеры, цена и отсутствие необходимости производить центровку насоса с электромотором.

Скважинный насос - насос для подачи чистой воды из скважин, колодцев и других глубоких водоемов.
Тип размещения
Тип размещения В зависимости от того, погружен ли насос в воду (полностью или частично) или нет, различают три вида насосов: поверхностные, погружные и полупогружные
Перекачиваемая жидкость
Перекачиваемая жидкость От физических и химических свойств перекачиваемой среды зависят конструкция насоса, принцип его работы, а также выбор материала. Это второй по важности признак для классификации насосов. Насосы бывают предназначены для: воды разной степени загрязнения, горюче-смазочных материалов, агрессивных жидкостей, пищевых жидкостей.
вода
Минимальная температура теплоносителя
Минимальная температура теплоносителя Минимальная температура перекачиваемой жидкости, при которой разрешается эксплуатировать насос. Превышение данного параметра может привести к поломке насоса.
+3 °C
Максимальная температура теплоносителя
Максимальная температура теплоносителя Максимальная температура перекачиваемой жидкости, при которой разрешается эксплуатировать насос. Превышение данного параметра может привести к поломке насоса.
+35 °C
Дополнительные параметры
Исполнение
Исполнение По типу исполнения насосы есть вертикальные, горизонтальные и серии in-line (насосы располагающиеся на одной линии)
Устройство
Устройство Одноступенчатые насосы имеют одно рабочее колесо, многоступенчатые - два и более. При этом их принцип действия остается идентичным, улучшаются лишь эксплуатационные характеристики - производительность и напор.
Частота вращения двигателя
Частота вращения двигателя Физическая величина, равная числу полных оборотов за единицу времени
8400 об/мин
Инверторный
Инверторный Инвертор, это устройство позволяющее смягчить пусковые токи и регулировать обороты двигателя в зависимости от нагрузки по потребности воды.
Ротор
Ротор Насосы с "сухим" ротором используются для циркуляции больших объемов воды. Двигатель не соприкасается с перекачиваемой водой. Роторы данного типа требуют регулярных профилактических работ и чаще устанавливают на крупных предприятиях. У насосов с "мокрым" ротором мотор полностью погружен в перекачиваемую воду, которая смазывает детали и одновременно охлаждает двигатель. Такие насосы преимущественно используются в индивидуальных системах отопления.
Самовсасывающий
Самовсасывающий Самовсасывающий насос –тип поверхностного насоса, который способен обеспечить самозаполнение подводящего трубопровода жидкостью. Служит для подачи воды из колодцев и водоемов, а также для поддержания напора в системах водоснабжения.
нет
Взрывозащищенный
Взрывозащищенный Требование по взрывозащите (EX исполнение, Explosion-Proof) достаточно часто встречается на предприятиях связанных с нефтепереработкой, при этом насосы могут вполне применяться для отведения нейтральных взрывобезопасных жидкостей.
нет
Число двигателей
Число двигателей 2 и более двигателя – это несклько насосов в одном корпусе, которые отделяются друг от друга с помощью перекидного клапана. Данные насосы могут работать в двух различных режимах, режим работы «основной/резервный» и режим параллельной работы обоих насосов.
1
Гидроаккумулятор
Материал корпуса
Материал корпуса Материал, из которого изготовлен корпус насоса в полном соответствии с характеристиками перекачиваемой жидкости
Тип соединения
Тип соединения Резьбовое соединение используется для присоединения арматуры малого и среднего диаметра, устанавливаемой на трубопроводах среднего и низкого давления.

Главным преимуществом фланцевого соединения является способность воспринимать осевые усилия, а также возможность быстрого монтажа/демонтажа арматуры.
Массо-габаритные характеристики
Масса
5 кг
Длина
571 мм
Ширина
81 мм
Высота
81 мм
Производитель
Артикул товара
Артикул товара Артикул товара - это его уникальное условное обозначение, которое присваивается производителем, чтобы отличить его от других в ассортименте и сделать удобным поиск нужного наименования по каталогам и складским базам
6079401
Страна происхождения
Германия
Гарантия
Гарантия Все оборудование, поставляемое нашей компанией, с официальной гарантией от завода изготовителя.
1 год

Полностью затапливаемый погружной многоступенчатый насос с радиальными рабочими колесами в секционном исполнении для вертикального или горизонтального монтажа со встроенным обратным клапаном.

Некорродирующий электродвигатель с постоянными магнитами для прямого пуска с целью подсоединения к частотному преобразователю, входящему в комплект поставки. Заполненный маслом электродвигатель с самосмазывающимися подшипниками, рассчитан на высокую частоту вращения до 8400 об/мин.

За счет эксплуатации с частотным преобразователем осуществляется автоматическое согласование частоты вращения агрегата с текущим расходом воды. Это позволяет поддерживать давление создаваемое насосом на постоянном уровне. Охлаждение электродвигателя и частотного преобразователя происходит за счет перекачиваемой жидкости. Этот агрегат всегда должен эксплуатироваться в погруженном состоянии. При вертикальной установке необходимо предусмотреть охлаждающий кожух в зависимости от диаметра колодца. Горизонтальный монтаж всегда выполняется с охлаждающим кожухом. Он устанавливается непосредственно в напорный трубопровод в месте исключающем затопление. Для перекачивания воды из скважин с максимальной глубиной погружения 150 м и максимальным содержанием песка 50 г/м³.

Комплект поставки

  • Гидравлическая часть в полном сборе с электродвигателем
  • Частотный преобразователь
  • Кабель электропитания с разрешением к применению в питьевом водоснабжении
  • Инструкция по монтажу и эксплуатации
Описание серии

Описание/конструкция

Погружной дренажный насос длявертикального или горизонтального монтажа.

Гидравлическая часть

Многоступенчатый погружной насос с радиальными рабочими колесами в секционном исполнении. Встроенный обратный клапан. Все детали, контактирующие с перекачиваемой средой, выполнены из коррозионностойкого материала.

Электродвигатель

Некорродирующий асинхронный электродвигатель для подключения к частотному преобразователю, входящему в комплект поставки (HS-E…), или для непосредственного подключения к электрической сети (HS-I…). Электродвигатель, заполненный маслом, с возможностью перемотки, с самосмазывающимися подшипниками, рассчитанный для высокой частоты вращения до 8400 об/мин.

Частотный преобразователь (ЧП)

Внешний частотный преобразователь или частотный преобразователь, интегрированный в электродвигатель, для эксплуатации насоса с частотой вращения до 8400 об/мин, включая следующие функции:

  • Плавный пуск
  • защита от пониженного напряжения, перенапряжения и короткого замыкания;
  • Защита электродвигателя и частотного преобразователя от перегрузки с помощью термореле

Модель „HS-E…“ с внешним частотным преобразователем обладает следующими дополнительными особенностями оснащения:

  • Функция регулирования „CP“: Постоянное давление
  • Предотвращение частых циклов переключений (синхронизация) путем контроля герметичности;
  • Защита от сухого хода с помощью автоматического сброса
  • изменение направления вращения;
  • Настройка макс. тока и заданного давления
  • индикация давления на дисплее.
  • Настройки, индикации рабочего состояния и сообщения об ошибках отображаются с помощью светодиодов или на дисплее.

Частотный преобразователь необходимо устанавливать всегда за пределами перекачиваемых жидкостей с защитой от подтопления!

Функция регулирования „CP“: Постоянное давление

Благодаря эксплуатации с частотным преобразователем частота вращения агрегата автоматически приводится в соответствие с текущим расходом воды. Благодаря этому погружной насос всегда поставляет постоянное давление.

Охлаждение

Охлаждение электродвигателя происходит за счет перекачиваемой жидкости. Эксплуатация электродвигателя допускается только в погруженном состоянии. Необходимо соблюдать предельные значения макс. температуры перекачиваемых жидкостей и ее минимальной скорости течения.

При вертикальной установке необходимо предусмотреть охлаждающий кожух в зависимости от диаметра колодца. Горизонтальный монтаж всегда выполняется с охлаждающим кожухом.

Охлаждение внешнего частотного преобразователя происходит также за счет перекачиваемых жидкостей. Для этого частотный преобразователь необходимо устанавливать непосредственно в трубопровод за пределы перекачиваемых жидкостей (с защитой от подтопления).

Преимущества серии

Ваши преимущества

  • Постоянное, регулируемое давление благодаря внешнему частотному преобразователю со встроенным управлением (TWU 3 HS-ECP)
  • Простая установка без монтажа дополнительных датчиков для регулировки давления (TWU 3 HS-ECP)
  • Высокая производительность благодаря встроенному частотному преобразователю с постоянной частотой вращения электродвигателя 8400 об/мин (TWU 3 HS-I)
  • Снижение расходов на бурение скважины и монтаж за счет небольшого диаметра и меньшего объема строительных работ
  • Обширные функции защиты и контроля для обеспечения безопасности эксплуатации
