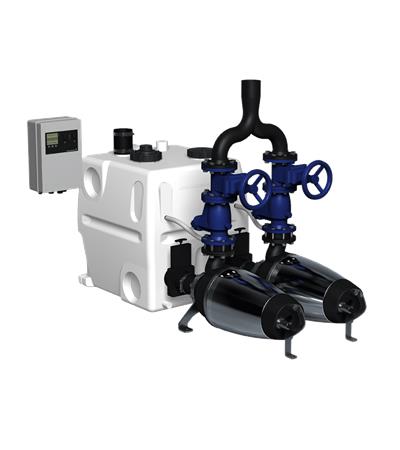

Канализационный насос Grundfos MDV.65.80.40.2.51D/450.SE

Паспорта, инструкции по эксплуатации, схемы и другие необходимые документы вы можете запросить у менеджеров нашей компании
Основные характеристики

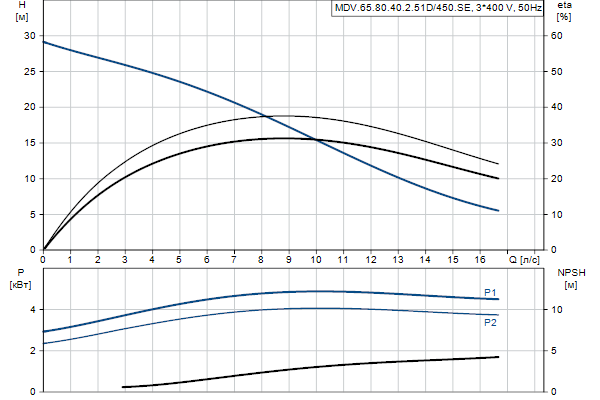

Производительность
Производительность Под производительностью насоса, она же подача или объемный расход, понимают объем жидкости, перекачиваемый оборудованием в единицу времени. Параметр обозначается буквой Q
0 - 60 м3
Напор
Напор Напор — это наибольшая высота, на которую насос может поднять перекачиваемую жидкость. Данный параметр напрямую связан с рабочим давлением: для подъёма водяного столба на 10 м необходимо давление в 1 бар. Подробные формулы расчёта оптимального напора можно запросить у сотрудников компании.
28.7 - 5.6 м
Потребляемая мощность
Потребляемая мощность Численная мера количества электрической энергии, необходимой для функционирования насоса. Более высокая мощность дает больший запас надежности на случай нештатных ситуаций и позволяет справляться с более серьезными загрязнениями, но при этом она заметно влияет на цену, габариты, вес и потребление электричества/топлива.
8 кВт

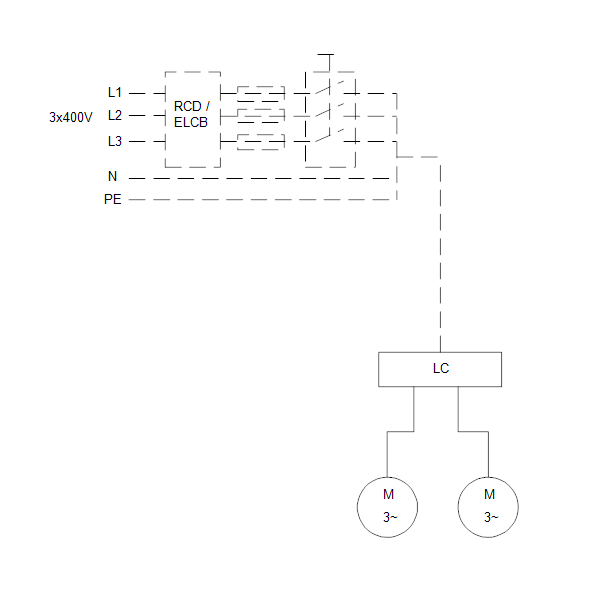

Напряжение питания
Напряжение питания Напряжение сети переменного тока, на которое рассчитан электродвигатель насоса
Назначение
Назначение Для каждой задачи подходят разные виды насосов и мотопомп, поэтому первый критерий при выборе - это его назначение. Насосы бывают для водоснабжения, отопления, дренажа и канализации, пожарные, шламовые, для бассейнов, пищевой и химической промышленности.
дренаж и канализация
Вид насоса
Вид насоса Основная масса насосов - центробежные. Они используются для подачи воды в водоснабжении, отоплении, дренажа и канализации. Вихревые используется там, где необходимо обеспечить значительный напор при малых объемах (перекачка воды из водоемов, скважин, накопительных резервуаров). Диафрагменные или мембранные могут применяться, когда необходимо перекачивать вязкие, загрязненные или агрессивные жидкости под небольшим давлением.
Конструкция
Конструкция Консольная конструкция насоса является наиболее надежной. Насос и двигатель устанавливаются на единую массивную раму. Насосная часть присоединяется к двигателю через эластичную муфту.

Консольно-моноблочные – насосная часть присоединяется непосредственно к корпусу двигателя. Преимущества: меньшие размеры, цена и отсутствие необходимости производить центровку насоса с электромотором.

Скважинный насос - насос для подачи чистой воды из скважин, колодцев и других глубоких водоемов.
Тип размещения
Тип размещения В зависимости от того, погружен ли насос в воду (полностью или частично) или нет, различают три вида насосов: поверхностные, погружные и полупогружные
Перекачиваемая жидкость
Перекачиваемая жидкость От физических и химических свойств перекачиваемой среды зависят конструкция насоса, принцип его работы, а также выбор материала. Это второй по важности признак для классификации насосов. Насосы бывают предназначены для: воды разной степени загрязнения, горюче-смазочных материалов, агрессивных жидкостей, пищевых жидкостей.
вода
Минимальная температура теплоносителя
Минимальная температура теплоносителя Минимальная температура перекачиваемой жидкости, при которой разрешается эксплуатировать насос. Превышение данного параметра может привести к поломке насоса.
0 °C
Максимальная температура теплоносителя
Максимальная температура теплоносителя Максимальная температура перекачиваемой жидкости, при которой разрешается эксплуатировать насос. Превышение данного параметра может привести к поломке насоса.
+40 °C
Дополнительные параметры
Исполнение
Исполнение По типу исполнения насосы есть вертикальные, горизонтальные и серии in-line (насосы располагающиеся на одной линии)
Устройство
Устройство Одноступенчатые насосы имеют одно рабочее колесо, многоступенчатые - два и более. При этом их принцип действия остается идентичным, улучшаются лишь эксплуатационные характеристики - производительность и напор.
Измельчитель
нет
Поплавок
нет
Частота вращения двигателя
Частота вращения двигателя Физическая величина, равная числу полных оборотов за единицу времени
2925 об/мин
Инверторный
Инверторный Инвертор, это устройство позволяющее смягчить пусковые токи и регулировать обороты двигателя в зависимости от нагрузки по потребности воды.
нет
Самовсасывающий
Самовсасывающий Самовсасывающий насос –тип поверхностного насоса, который способен обеспечить самозаполнение подводящего трубопровода жидкостью. Служит для подачи воды из колодцев и водоемов, а также для поддержания напора в системах водоснабжения.
нет
Взрывозащищенный
Взрывозащищенный Требование по взрывозащите (EX исполнение, Explosion-Proof) достаточно часто встречается на предприятиях связанных с нефтепереработкой, при этом насосы могут вполне применяться для отведения нейтральных взрывобезопасных жидкостей.
нет
Число двигателей
Число двигателей 2 и более двигателя – это несклько насосов в одном корпусе, которые отделяются друг от друга с помощью перекидного клапана. Данные насосы могут работать в двух различных режимах, режим работы «основной/резервный» и режим параллельной работы обоих насосов.
2
Гидроаккумулятор
Материал корпуса
Материал корпуса Материал, из которого изготовлен корпус насоса в полном соответствии с характеристиками перекачиваемой жидкости
Материал рабочих колес (крыльчатка)
Материал рабочих колес (крыльчатка) Материал, из которого выполнена основная подвижная часть рабочего механизма — крыльчатка (в центробежных и вихревых моделях) или шнек (в винтовых)
чугун
Тип соединения
Тип соединения Резьбовое соединение используется для присоединения арматуры малого и среднего диаметра, устанавливаемой на трубопроводах среднего и низкого давления.

Главным преимуществом фланцевого соединения является способность воспринимать осевые усилия, а также возможность быстрого монтажа/демонтажа арматуры.
Класс защиты
Класс защиты IP (Ingress Protection Rating) — система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды. Проникновение твердых механических предметов указывается первой цифрой (от 0 до 6), второй цифрой обозначается стойкость оборудования к воздействию жидкости (от 0 до 8).
IP 68
Класс изоляции
Класс изоляции Степень защиты обмоток двигателя от нагревания. Каждый класс изоляции рассчитан на определенную температуру, которая является рабочей, и нормально переносится. Классы изоляции и предельные температуры для них: Y (90°С), A (105°С), E (120°С), B (130°С), F (155°С), H (180°С), C (более 180°С)
F

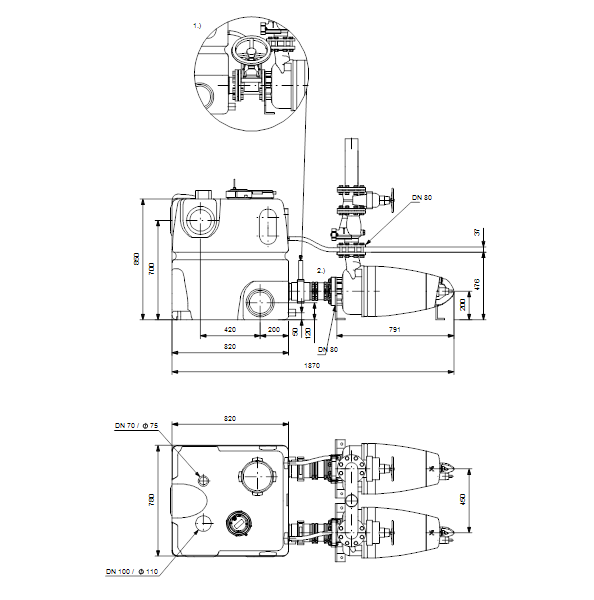

Массо-габаритные характеристики
Масса
366 кг
Производитель
Артикул товара
Артикул товара Артикул товара - это его уникальное условное обозначение, которое присваивается производителем, чтобы отличить его от других в ассортименте и сделать удобным поиск нужного наименования по каталогам и складским базам
96102278
Страна происхождения
Дания
Гарантия
Гарантия Все оборудование, поставляемое нашей компанией, с официальной гарантией от завода изготовителя.
2 года
Подходит для
  • Насосные установки используют когда затруднён отвод самотёком
  • Бытовые сточные воды

Канализационные насосные станции для сбора и отведения сточных вод из зданий

MDV.65.80.40.2.51D/450.SE

Компактная канализационная насосная станция для сточных вод состоит из одного или двух баков объемом 450 л, двух горизонтальных погружныех насосов серии SE для сточных вод, вкл.контроллер, аналоговый датчик уровня и возможность подключения принадлежностей.

Бак на 450 л изготовлен из герметичной, коррозионно стойкого полиэтилена и не пропускает газы и запахи. Он снабжен

  • Тремя горизонтальными входными патрубками DN150 с одинарным уплотнением,
  • Вертикальными входными соединительными патрубками DN 100,
  • Вертикальными соединительными патрубками DN75 с гибкими штуцерами и зажимами для вентиляции.
  • Два горизонтальных соединительных патрубка DN40 с соеденительной частью и зажимом для ручного мембранного насоса (принадлежность).
Бак специальной формы внутри разработан и запатентованной для того, чтобы избежать осаждения грязи и уменьшения количества остаточной воды. Для использования дополнительной накопительной емкости предусмотрены 4 соеденительных патрубка DN150 размещенных по бокам.

Горизонтальные насосы для сточных вод с одноканальным рабочим колесом или рабочим колесом типа Vortex в соответствии с запросом

  • Свободный проход до 80 мм для надежной работы без заклинивания
  • Уникальная система зажимов для демонтажа гидравлической и моторной части в течение одной минуты,
  • Водонепроницаемый кабельный разъем из нержавеющей стали для легкого технического обслуживания и ремонта,
  • Двойные картриджные уплотнения вала для легкого технического обслуживания и ремонта, - электродвигатель с тепловым выключателем внутри обмотки
Запатентованная система охлаждения для непрерывной работы насосов типа SE
  • Электродвигатель с тепловым выключателем внутри обмотки

Запорные клапаны, обратные клапаны, выпускные патрубки, ручного диафрагменного насоса, болты и прокладки, а также 450-литровый бак доступны как принадлежности LC221 контроллер с микропроцессором оснащен дисплеем для полного мониторинга. Насос и датчик подключены к контроллеру с 4 м или 10 м кабелем и трубой. Кабель питания 1,5 м с вилкой (с фазоинвертором для 3-х фазный двигатель) Бесконтактный, пьезо-резистивный датчик давления подключаемый внутри шкафа, контролируется контроллером и с точностью до миллиметра отображается на дисплее. Защита от блокировки трубки давления внутри резервуара без движущихся частей внутри сточных вод.

Контроллер для тепловой защиты электродвигателя и контроля работы насоса. Тепловая защита двигателя состоит из температурного датчика-выключателя в обмотке.

Функции контроллера:

  • Пуск / дельта операция для насосов> 5кВт
  • Включение / выключение, регулярные и ошибки переключения двух насосов сточных вод на основе непрерывного сигнала с пьезо-резистивный датчика
  • Защита электродвигателя с помощью выключателя защиты и / или измерения тока, а также подключения тепловых реле.
  • Защита электродвигателя от работы «всухую» во время выполнения ограничений в случае аварийного режима
  • 24ч автоматический тестовый режим работы в течение длительного периода бездействие
  • установка времени простоя (отложенного пуска):
    • Отмена останова (времени простоя насоса, после того, как будет достигнут уровень останова)
    • Отложенный пуск (время между достижением уровня пуска насоса и фактическим началом пуска насоса)
    • Задержка между сигналом тревоги и остановом (время от появления неисправности до сообщения о тревоге ), чтобы предотвратить останов в случае кратковременного превышения уровня в баке.
  • автоматическое измерение тока для сообщения о тревоге
  • операционные указания:
    • Режим работы (автоматический, ручной)
    • Часы работы
    • Импульсов (количество пусков)
    • Превышение тока электродвигателя
  • сигнализация:
    • Состояние насоса (работа, неисправность)
    • Последовательности фаз неисправностей и отсутствия фазы
    • Тепловой выключатель
    • Сигнализация о высоком уровне
    • Время на обслуживание / обслуживание (по выбору).
  • выбор автоматического сброса аварийного сигнала
  • журнал отказов до 20 аварийных сигналов
  • выбор между различными уровнями начала
  • выбор типа подключенного датчика
  • калибровка датчика (установка)
  • Выбор интервала обслуживания (0, 3, 6 или 12 месяцев).
В стандартной комплектации LC 221 имеет 6 беспотенциальных выходов для индикации:
  • Работы насоса
  • Выхода из строя насоса
  • Превышения уровня воды (сигнализация)
  • Общая ошибка.
6 цифровых входов для выполнения следующих функций:
  • Соединительная плата датчика давления (в сборе)
  • Подключение аналоговых датчиков (4-20 мА или 0-5 В)
  • Подключения до четырех датчиков уровня или реле давления вместо аналогового датчика
  • Подключение отдельного датчика уровня, который будет использоваться в случае наводнений
Обнаружение вне Multilift. Подъемные станции часто устанавливается в приямок в подвале - самая низкая точка в здании. В случае например, притока грунтовых вод или повреждения водопровода, сигнализации будет указана контроллером.
  • Подключение возможности внешнего сброса тревоги
  • Подключения тепловых реле электродвигателя.

Станции Multilift соответствуют стандартным EN12050-1, утверждены и контролируются внешним институтом LGA. Дополнительно соответствуют VDE, ТР (ГОСТ), CB, EMV
