Насосная установка Wilo SiFire-Easy-50/160-178-15E

Паспорта, инструкции по эксплуатации, схемы и другие необходимые документы вы можете запросить у менеджеров нашей компании
Основные характеристики

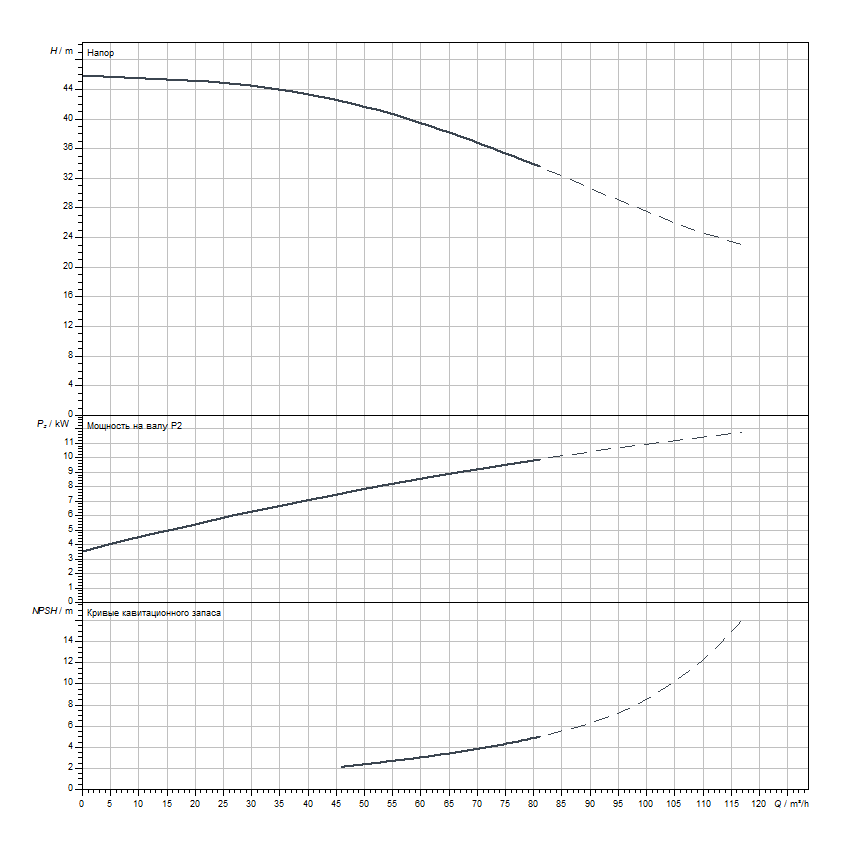

Производительность
Производительность Под производительностью насоса, она же подача или объемный расход, понимают объем жидкости, перекачиваемый оборудованием в единицу времени. Параметр обозначается буквой Q
0 - 81 м3
Напор
Напор Напор — это наибольшая высота, на которую насос может поднять перекачиваемую жидкость. Данный параметр напрямую связан с рабочим давлением: для подъёма водяного столба на 10 м необходимо давление в 1 бар. Подробные формулы расчёта оптимального напора можно запросить у сотрудников компании.
45.9015 - 33.7867 м
Потребляемая мощность
Потребляемая мощность Численная мера количества электрической энергии, необходимой для функционирования насоса. Более высокая мощность дает больший запас надежности на случай нештатных ситуаций и позволяет справляться с более серьезными загрязнениями, но при этом она заметно влияет на цену, габариты, вес и потребление электричества/топлива.
15  кВт
Напряжение питания
Напряжение питания Напряжение сети переменного тока, на которое рассчитан электродвигатель насоса
Назначение
Назначение Для каждой задачи подходят разные виды насосов и мотопомп, поэтому первый критерий при выборе - это его назначение. Насосы бывают для водоснабжения, отопления, дренажа и канализации, пожарные, шламовые, для бассейнов, пищевой и химической промышленности.
пожарные
Вид насоса
Вид насоса Основная масса насосов - центробежные. Они используются для подачи воды в водоснабжении, отоплении, дренажа и канализации. Вихревые используется там, где необходимо обеспечить значительный напор при малых объемах (перекачка воды из водоемов, скважин, накопительных резервуаров). Диафрагменные или мембранные могут применяться, когда необходимо перекачивать вязкие, загрязненные или агрессивные жидкости под небольшим давлением.
Конструкция
Конструкция Консольная конструкция насоса является наиболее надежной. Насос и двигатель устанавливаются на единую массивную раму. Насосная часть присоединяется к двигателю через эластичную муфту.

Консольно-моноблочные – насосная часть присоединяется непосредственно к корпусу двигателя. Преимущества: меньшие размеры, цена и отсутствие необходимости производить центровку насоса с электромотором.

Скважинный насос - насос для подачи чистой воды из скважин, колодцев и других глубоких водоемов.
Тип размещения
Тип размещения В зависимости от того, погружен ли насос в воду (полностью или частично) или нет, различают три вида насосов: поверхностные, погружные и полупогружные
Перекачиваемая жидкость
Перекачиваемая жидкость От физических и химических свойств перекачиваемой среды зависят конструкция насоса, принцип его работы, а также выбор материала. Это второй по важности признак для классификации насосов. Насосы бывают предназначены для: воды разной степени загрязнения, горюче-смазочных материалов, агрессивных жидкостей, пищевых жидкостей.
вода
Минимальная температура теплоносителя
Минимальная температура теплоносителя Минимальная температура перекачиваемой жидкости, при которой разрешается эксплуатировать насос. Превышение данного параметра может привести к поломке насоса.
+3 °C
Максимальная температура теплоносителя
Максимальная температура теплоносителя Максимальная температура перекачиваемой жидкости, при которой разрешается эксплуатировать насос. Превышение данного параметра может привести к поломке насоса.
+25 °C
Дополнительные параметры
Исполнение
Исполнение По типу исполнения насосы есть вертикальные, горизонтальные и серии in-line (насосы располагающиеся на одной линии)
Устройство
Устройство Одноступенчатые насосы имеют одно рабочее колесо, многоступенчатые - два и более. При этом их принцип действия остается идентичным, улучшаются лишь эксплуатационные характеристики - производительность и напор.
Частота вращения двигателя
Частота вращения двигателя Физическая величина, равная числу полных оборотов за единицу времени
2940 об/мин
Инверторный
Инверторный Инвертор, это устройство позволяющее смягчить пусковые токи и регулировать обороты двигателя в зависимости от нагрузки по потребности воды.
Ротор
Ротор Насосы с "сухим" ротором используются для циркуляции больших объемов воды. Двигатель не соприкасается с перекачиваемой водой. Роторы данного типа требуют регулярных профилактических работ и чаще устанавливают на крупных предприятиях. У насосов с "мокрым" ротором мотор полностью погружен в перекачиваемую воду, которая смазывает детали и одновременно охлаждает двигатель. Такие насосы преимущественно используются в индивидуальных системах отопления.
Самовсасывающий
Самовсасывающий Самовсасывающий насос –тип поверхностного насоса, который способен обеспечить самозаполнение подводящего трубопровода жидкостью. Служит для подачи воды из колодцев и водоемов, а также для поддержания напора в системах водоснабжения.
нет
Взрывозащищенный
Взрывозащищенный Требование по взрывозащите (EX исполнение, Explosion-Proof) достаточно часто встречается на предприятиях связанных с нефтепереработкой, при этом насосы могут вполне применяться для отведения нейтральных взрывобезопасных жидкостей.
нет
Число двигателей
Число двигателей 2 и более двигателя – это несклько насосов в одном корпусе, которые отделяются друг от друга с помощью перекидного клапана. Данные насосы могут работать в двух различных режимах, режим работы «основной/резервный» и режим параллельной работы обоих насосов.
1
Гидроаккумулятор
Материал корпуса
Материал корпуса Материал, из которого изготовлен корпус насоса в полном соответствии с характеристиками перекачиваемой жидкости
Тип соединения
Тип соединения Резьбовое соединение используется для присоединения арматуры малого и среднего диаметра, устанавливаемой на трубопроводах среднего и низкого давления.

Главным преимуществом фланцевого соединения является способность воспринимать осевые усилия, а также возможность быстрого монтажа/демонтажа арматуры.
Класс защиты
Класс защиты IP (Ingress Protection Rating) — система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды. Проникновение твердых механических предметов указывается первой цифрой (от 0 до 6), второй цифрой обозначается стойкость оборудования к воздействию жидкости (от 0 до 8).
IP 54
Массо-габаритные характеристики
Масса
567 кг
Длина
568 мм
Ширина
1748 мм
Высота
1470 мм
Производитель
Артикул товара
Артикул товара Артикул товара - это его уникальное условное обозначение, которое присваивается производителем, чтобы отличить его от других в ассортименте и сделать удобным поиск нужного наименования по каталогам и складским базам
4242001
Страна происхождения
Германия
Гарантия
Гарантия Все оборудование, поставляемое нашей компанией, с официальной гарантией от завода изготовителя.
1 год

Установка повышения давления в виде полностью автоматической компактной установки для пожаротушения в соответствии с EN 12845.

Состоит из насоса с горизонтальной опорной рамой (EN 733), со сменной муфтой, электродвигателем и мембранным напорным баком (емкость: 20 л), а также распределительным шкафом, закрепленным на прочной несущей конструкции.

Модель EC-Fire E для электродвигателя, оснащенная системой Easy Controller, прочная конструкция из специальных фасонных деталей с нишами для вилочных погрузчиков и крюками для обеспечения удобной и надежной транспортировки. Регулируемое по высоте крепление для выпускного коллектора и специальная опорная рама, благодаря которой существенно снижается передача вибрации, обеспечивается надежность и продлевается срок службы.

Контур с двойным нажимным выключателем, манометром, обратным клапаном, вентилем (с защитой от несанкционированного доступа) для основного насоса для автоматического запуска. Кабели спрятаны в конструкцию и защищены от ударов и порезов. В серийном исполнении предусмотрена мембрана, устанавливаемая непосредственно на корпус основного насоса, благодаря которой удается избежать перегрева при нулевом расходе.

Прибор управления EC-Fire E для установок пожаротушения согласно ЕN 12845.

Прибор управления интегрирован в корпус из листовой стали класса защиты IP54.

Максимальное качество регулирования и простое управление благодаря использованию прибора управления EC-Fire с непосредственной индикацией актуального рабочего состояния, с символьным ЖК-дисплеем с индикацией на нескольких языках, несложный пользовательский интерфейс с простым управлением через меню, нажимные кнопки для максимально быстрой настройки параметров. Блок управления и регулирования с возможностью связи для осуществления контроля над эксплуатацией установки.

Установка смонтирована на фундаментной раме, готова к подключению к электросети и внешней системе трубопроводов.

Давление на входе:

При проектировании конфигурации системы необходимо учесть максимальное давление на входе (см. технические характеристики). Максимально допустимое давление на входе – это разность, выводимая из максимального рабочего давления системы с соответствующим вычетом предусматриваемого максимального напора насоса при Q = 0. В системах пожаротушения согласно ЕN 12845 давление воды не должно превышать 12 бар. В системах пожаротушения с сильным подъемом, перепад высот в которых между самым высоким и самым низким спринклером составляет более 45 м, давление воды на выходе насоса или в трубопроводах может составлять более 12 бар, при условии, что все компоненты установки рассчитаны на такой уровень давления.

Установка насоса для повышения давления осуществляется в зависимости от условий всасывания.

Для основного насоса необходимо установить приемный резервуар с подсоединением к напорной трубе над насосом.

Расход

В зависимости от конфигурации системы основного насоса: до 350 м³/ч (97 л/с).

Прибор/устройство управления в системах подачи воды для пожаротушения

Wilo-Control EC-Fire E (основной насос с электродвигателем)

Аппаратное обеспечение:

Полностью электронный центральный блок управления, вмонтированный в покрытый лаком корпус из листовой стали, класс защиты IP54, устройства управления и индикации расположены на передней двери

Особенности и функции:

Конструкция устройства управления зависит от мощности подключенного насоса (запуск прямым пускателем от сети (DOL) или по схеме звезда-треугольник). Прибор включает в себя такие компоненты:

  • Главный выключатель: для включения и выключения прибора управления. (При несанкционированном использовании в случае пожара)
  • Дисплей: вмонтированный в дверь распределительного шкафа дисплей для управления и отображения индикации. На дисплей посредством символов выводятся параметры и рабочее состояние насоса, блока управления и регулирования. Выбор пунктов меню и ввод параметров осуществляется с помощью нажимных кнопок на передней дверце.
  • Микропроцессор: микропроцессор с программным ПЛК, сетевым блоком питания и контактами входа/выхода. Конфигурация программирования зависит от самой установки и системы пожаротушения.
  • Индикаторы: Индикаторы с большим ресурсом сигнализируют о готовности насоса, режиме работы электродвигателя и насоса, о включении манометрического и поплавкового выключателя, неудачной попытке запуска, ручном запуске и ручном останове.
  • Кнопки: Нажимные кнопки для ручного запуска и ручного останова, тестовой проверки светосигнальных индикаторов и выбора пунктов меню.
  • Предохранители: Плавкие предохранители, которые выдерживают пусковой ток не менее 20 с
  • Запуск электродвигателя: Контактор для прямого включения, до 22 кВт, при большей мощности запуск осуществляется по схеме звезда-треугольник
  • защита электродвигателя: Только для сигнализации
  • Контроль водоснабжения: посредством поплавкового выключателя, чтобы уровень воды постоянно составлял не менее 2/3 объема приемного резервуара
  • Контроль эксплуатационных характеристик: Электропитание и мощность насоса
  • Отчет об обобщенной сигнализации неисправности: любые ошибки выводятся на общий индикатор неисправностей.
  • Индивидуальный отчет о неисправности: важные сообщения о неудавшейся попытке запуска выводятся на индивидуальный индикатор неисправностей
  • Сообщение об ошибке и квитирование: все сообщения об ошибках сигнализируются светодиодными индикаторами, выводятся на дисплей в виде кода ошибки, после чего их необходимо квитировать

Программное обеспечение:

  • на заводе запрограммирован полностью автоматический режим работы
  • Информация по напряжению, силе тока и мощности насоса
  • Управление через меню с текстовой индикацией

Соответствует следующим стандартам:

  • «Стационарные противопожарные установки — автоматические системы пожаротушения» (EN 12845), часть «Насосы с электродвигателем»
  • «Электрическое оснащение машин» (EN 60204-1)
  • «Комбинации низковольтных приборов управления» (DIN EN 61439-1 и EN 61439-2)
  • «Электромагнитная совместимость – помехозащищенность в промышленных зонах» (EN 61000-6-2)
  • «Электромагнитная совместимость – создаваемые помехи в жилых зонах, зонах деловой и предпринимательской активности, а также на малых предприятиях» (EN 61000-6-3)

Функциональное описание:

Управление насосами с электродвигателем, датчиками для контроля насосов и информационным состоянием осуществляется с помощью устройств управления Wilo EC-Fire E. Управляемый микропроцессором прибор контроля служит для управления и регулировки всех необходимых функций установки повышения давления согласно EN 12845, как во время испытаний, так и во время работы спринклерной системы пожаротушения.

Операционная логика системы пожаротушения основывается на каскадной калибровке манометрических выключателей для запуска насоса.

Если разомкнут один или несколько контуров, либо если спринклер неисправен, вследствие чего повышается расход воды, давление в системе падает. Это ведет к запуску основного насоса прибором управления. Если в системах с несколькими насосами основной электрический насос не запускается (например, из-за проблем с электропитанием), вследствие падения давления активируется манометрический выключатель резервного насоса, и этот насос запускается. В некоторых случаях можно использовать два или более электронасосов.

Как только контур спринклера или задвижка, по которой подпитываются спринклерные головки, закроются, в установке восстанавливается поддерживающее давление. После этого, чтобы остановить насос, необходимо нажать кнопки останова на передней дверце.

Описание серии

Описание/конструкция

  • Опорная рама: изготовлена из профилей из электрооцинкованной стали, с кронштейнами для распределительных шкафов и выпускного коллектора. В нижней части предусмотрены прямоугольные отверстия для вилочных погрузчиков и вмонтированы крюки для такелажной обвязки. В верхней части имеются боковые профили с каждой стороны, которые усиливают жесткость системы при перемещении и поднятии.
  • Сзади предусмотрена пластмассовая крышка для обеспечения обзорности положения клапана и манометра.
  • Система трубопроводов: комплектная разводка трубопроводов с фланцами, которые изготовлены из стали и покрыты эпоксидной смолой; возможность подсоединения труб из всех распространенных материалов; расчет параметров разводки трубопроводов необходимо осуществлять в соответствии с общей гидравлической мощностью установки повышения давления
  • Насосы: 1 или 2 насоса с горизонтальной опорной рамой (EN 733), со сменной муфтой, электрическим или дизельным электродвигателем.
  • Модель Back-Pull-Out обеспечивает легкий доступ к внутренним частям насоса без перемещения электродвигателя или трубопроводов.
  • Арматура: основные насосы со стороны конечного давления оборудованы запорным и обратным клапаном; оба клапана покрыты эпоксидной смолой и адаптированы для фланцевого подсоединения.
  • Мембранный напорный резервуар со стороны конечного давления жокей-насоса установлен мембранный напорный резервуар 20 л/PN16 с пробкой для слива.
  • Резервуар: топливный резервуар, изготовленный из металла и покрытый эпоксидной смолой, размещен за креплением распределительного шкафа
  • Датчики и ЖК-дисплей: 2 манометрических выключателя, 2/16 бар на каждый насос, со стороны конечного давления, для активации пуска насоса с помощью блока управления и регулирования EC-Fire. Манометр со стороны конечного давления (∅ 63 мм) расположен в центре задней панели.
  • Блок управления и регулирования: В стандартной комплектации система оснащена отдельным прибором управления/регулирования (EC-Fire) для электрического или дизельного двигателя и для подпитывающего насоса.
Преимущества серии

Ваши преимущества

  • Выполненная согласно стандарту EN 12845 и оптимизированная по потере давления система с электро- или дизельным приводом, подпитывающий насос для поддержания постоянного давления в системе
  • Универсальная, модульная и прочная конструкция для безопасной транспортировки и удобной установки
  • Байпасный поток для защиты насоса со сменной муфтой для удобного техобслуживания
  • Максимальное качество регулирования и максимально простое управление благодаря использованию прибора управления EC-Fire с непосредственной индикацией актуального рабочего состояния
  • Специальная опорная рама, минимизирующая вибрации, кабели проложены внутри конструкции, что обеспечивает максимальную надежность и долговечность
