Центробежный насос Wilo Multivert MVIE 9501/1 (3~380/400/460 V; EPDM; )

Multivert MVIE 9501/1 (3~380/400/460 V; EPDM; )
Multivert MVIE 9501/1 (3~380/400/460 V; EPDM; )
Добавить к сравнению
Калькулятор стоимости доставки
Гарантия и возврат
Wilo-MVIE 5,5 – 7,5 кВт / Wilo-Helix VE 5,5 – 7,5 кВт
Паспорта, инструкции по эксплуатации, схемы и другие необходимые документы вы можете запросить у менеджеров нашей компании
по запросу
Купить способ оплаты карта Mastercard способ оплаты карта VISA Купить
Калькулятор стоимости доставки Гарантия и возврат
Основные характеристики
Производительность
Производительность Под производительностью насоса, она же подача или объемный расход, понимают объем жидкости, перекачиваемый оборудованием в единицу времени. Параметр обозначается буквой Q
21 - 144 м3/ч
Напор
Напор Напор — это наибольшая высота, на которую насос может поднять перекачиваемую жидкость. Данный параметр напрямую связан с рабочим давлением: для подъёма водяного столба на 10 м необходимо давление в 1 бар. Подробные формулы расчёта оптимального напора можно запросить у сотрудников компании.
24.596 - 5.0032 м
Потребляемая мощность
Потребляемая мощность Численная мера количества электрической энергии, необходимой для функционирования насоса. Более высокая мощность дает больший запас надежности на случай нештатных ситуаций и позволяет справляться с более серьезными загрязнениями, но при этом она заметно влияет на цену, габариты, вес и потребление электричества/топлива.
7.5  кВт
Напряжение питания
Напряжение питания Напряжение сети переменного тока, на которое рассчитан электродвигатель насоса
380 В
Назначение
Назначение Для каждой задачи подходят разные виды насосов и мотопомп, поэтому первый критерий при выборе - это его назначение. Насосы бывают для водоснабжения, отопления, дренажа и канализации, пожарные, шламовые, для бассейнов, пищевой и химической промышленности.
водоснабжение
Вид насоса
Вид насоса Основная масса насосов - центробежные. Они используются для подачи воды в водоснабжении, отоплении, дренажа и канализации. Вихревые используется там, где необходимо обеспечить значительный напор при малых объемах (перекачка воды из водоемов, скважин, накопительных резервуаров). Диафрагменные или мембранные могут применяться, когда необходимо перекачивать вязкие, загрязненные или агрессивные жидкости под небольшим давлением.
центробежный
Конструкция
Конструкция Консольная конструкция насоса является наиболее надежной. Насос и двигатель устанавливаются на единую массивную раму. Насосная часть присоединяется к двигателю через эластичную муфту.

Консольно-моноблочные – насосная часть присоединяется непосредственно к корпусу двигателя. Преимущества: меньшие размеры, цена и отсутствие необходимости производить центровку насоса с электромотором.

Скважинный насос - насос для подачи чистой воды из скважин, колодцев и других глубоких водоемов.
консольно-моноблочный
Тип размещения
Тип размещения В зависимости от того, погружен ли насос в воду (полностью или частично) или нет, различают три вида насосов: поверхностные, погружные и полупогружные
поверхностный
Перекачиваемая жидкость
Перекачиваемая жидкость От физических и химических свойств перекачиваемой среды зависят конструкция насоса, принцип его работы, а также выбор материала. Это второй по важности признак для классификации насосов. Насосы бывают предназначены для: воды разной степени загрязнения, горюче-смазочных материалов, агрессивных жидкостей, пищевых жидкостей.
вода
Минимальная температура теплоносителя
Минимальная температура теплоносителя Минимальная температура перекачиваемой жидкости, при которой разрешается эксплуатировать насос. Превышение данного параметра может привести к поломке насоса.
-15 °C
Максимальная температура теплоносителя
Максимальная температура теплоносителя Максимальная температура перекачиваемой жидкости, при которой разрешается эксплуатировать насос. Превышение данного параметра может привести к поломке насоса.
+120 °C
Дополнительные параметры
Исполнение
Исполнение По типу исполнения насосы есть вертикальные, горизонтальные и серии in-line (насосы располагающиеся на одной линии)
In-line
Устройство
Устройство Одноступенчатые насосы имеют одно рабочее колесо, многоступенчатые - два и более. При этом их принцип действия остается идентичным, улучшаются лишь эксплуатационные характеристики - производительность и напор.
многоступенчатый
Частота вращения двигателя
Частота вращения двигателя Физическая величина, равная числу полных оборотов за единицу времени
2900 об/мин
Инверторный
Инверторный Инвертор, это устройство позволяющее смягчить пусковые токи и регулировать обороты двигателя в зависимости от нагрузки по потребности воды.
да
Ротор
Ротор Насосы с "сухим" ротором используются для циркуляции больших объемов воды. Двигатель не соприкасается с перекачиваемой водой. Роторы данного типа требуют регулярных профилактических работ и чаще устанавливают на крупных предприятиях. У насосов с "мокрым" ротором мотор полностью погружен в перекачиваемую воду, которая смазывает детали и одновременно охлаждает двигатель. Такие насосы преимущественно используются в индивидуальных системах отопления.
сухой
Самовсасывающий
Самовсасывающий Самовсасывающий насос –тип поверхностного насоса, который способен обеспечить самозаполнение подводящего трубопровода жидкостью. Служит для подачи воды из колодцев и водоемов, а также для поддержания напора в системах водоснабжения.
нет
Взрывозащищенный
Взрывозащищенный Требование по взрывозащите (EX исполнение, Explosion-Proof) достаточно часто встречается на предприятиях связанных с нефтепереработкой, при этом насосы могут вполне применяться для отведения нейтральных взрывобезопасных жидкостей.
нет
Число двигателей
Число двигателей 2 и более двигателя – это несклько насосов в одном корпусе, которые отделяются друг от друга с помощью перекидного клапана. Данные насосы могут работать в двух различных режимах, режим работы «основной/резервный» и режим параллельной работы обоих насосов.
1
Гидроаккумулятор
нет
Материал корпуса
Материал корпуса Материал, из которого изготовлен корпус насоса в полном соответствии с характеристиками перекачиваемой жидкости
чугун
Материал рабочих колес (крыльчатка)
Материал рабочих колес (крыльчатка) Материал, из которого выполнена основная подвижная часть рабочего механизма — крыльчатка (в центробежных и вихревых моделях) или шнек (в винтовых)
нержавеющая сталь
Тип соединения
Тип соединения Резьбовое соединение используется для присоединения арматуры малого и среднего диаметра, устанавливаемой на трубопроводах среднего и низкого давления.

Главным преимуществом фланцевого соединения является способность воспринимать осевые усилия, а также возможность быстрого монтажа/демонтажа арматуры.
фланец
Класс защиты
Класс защиты IP (Ingress Protection Rating) — система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды. Проникновение твердых механических предметов указывается первой цифрой (от 0 до 6), второй цифрой обозначается стойкость оборудования к воздействию жидкости (от 0 до 8).
IP 55
Класс изоляции
Класс изоляции Степень защиты обмоток двигателя от нагревания. Каждый класс изоляции рассчитан на определенную температуру, которая является рабочей, и нормально переносится. Классы изоляции и предельные температуры для них: Y (90°С), A (105°С), E (120°С), B (130°С), F (155°С), H (180°С), C (более 180°С)
F
Массо-габаритные характеристики
Масса
138 кг
Длина
1650 мм
Ширина
650 мм
Высота
920 мм
Производитель
Артикул товара
Артикул товара Артикул товара - это его уникальное условное обозначение, которое присваивается производителем, чтобы отличить его от других в ассортименте и сделать удобным поиск нужного наименования по каталогам и складским базам
4122324
Страна происхождения
Германия
Гарантия
Гарантия Все оборудование, поставляемое нашей компанией, с официальной гарантией от завода изготовителя.
1 год
Информация о доставке

Для консультации и заказа оборудования звоните по номеру 8 (800) 555-06-29

Нормальновсасывающий вертикальный высоконапорный центробежный насос во встраиваемом исполнении со встроенным частотным преобразователем с воздушным охлаждением. Встроенный частотный преобразователь может изменять частоту вращения, регулировать давление и выполнять ПИД-регулирование.

Способы регулирования

  • «Регулирование частоты вращения»: Вручную зеленой кнопкой или через внешние сигналы
  • Постоянное или варьируемое давление: Регулирование давления с помощью датчика, установка заданного значения с помощью зеленой кнопки или внешних сигналов
  • ПИД-регулятор: регулирование прочих постоянных переменных управления (температура, расход, давление и т. д.) с помощью датчика, настройка заданного значения с помощью зеленой кнопки и внешних сигналов

Электронный модуль обеспечивает различные функции защиты, в т. ч. защиту от перегрузки, распознавание отсутствия воды, а также защиту от недостаточного напряжения в сети или перенапряжения, высокой температуры окружающей среды, пропадания фазы, блокировки насоса и короткого замыкания. Сообщения об ошибках выводятся на дисплей.

Вход:

  • In1: Вход, сигнал датчика 4 – 20 мА, 0 – 10 В, 0 – 20 мА или 2 – 10 В
  • In2: Вход, заданное значение 0 – 20 мА, 0 – 10 В, 4 – 20 мА или 2 – 10 В

Выход:

  • Выход напряжения +24 В с макс. нагрузочной способностью контактов 60 мА
  • Беспотенциальная обобщенная сигнализация рабочего состояния и неисправности
  • Внешн. Режим вкл/выкл. Инфракрасная связь
  • Гнездо для Wilo IF-модулей Modbus, BACnet, CAN, PLR, LON для подсоединения к автоматизированной системе управления зданием

Подсоединение вала насоса и электродвигателя осуществляется посредством продольно-свертной муфты. Отдельный шарикоподшипник с фонарем обеспечивает оптимальное восприятие осевых сил.

Насос подходит для использования в системах водоснабжения и повышения давления, промышленных циркуляционных установках, системах технологической воды, контурах циркуляции охлаждающей воды, установках пожаротушения, моечных установках и для ирригации. Кроме того, его можно применять в моечных установках, а также для ирригации.

Особенности/преимущества продукции

  • Коррозионностойкие рабочее и ведущее колеса и ступенчатый корпус.

Комплект поставки

  • Высоконапорный центробежный насос Wilo-Multivert MVIE
  • Инструкция по монтажу и эксплуатации

Указания относительно типа

  • Круглые ответные фланцы предлагаются в качестве принадлежностей
  • Дополнительные, вставные IF-модули
  • Датчики предлагаются в качестве дополнительных принадлежностей.
  • Комплекты байпаса предлагаются в качестве дополнительных принадлежностей.
Описание серии

Материалы

  • Рабочие колеса из нержавеющей стали 1.4408 (AISI 316)
  • Секции из нержавеющей стали 1.4301 (AISI 304)
  • Корпус насоса из серого чугуна EN-GJL-250 с катафорезным покрытием
  • Вал из нержавеющей стали 1.4057 (AISI 431)
  • Уплотнение EPDM
  • Крышка корпуса из нержавеющей стали 1.4301 (AISI 304)
  • Нижняя часть корпуса из нержавеющей стали 1.4301 (AISI 304)
  • Торцевое уплотнение из В-углерода/карбида вольфрама, карборунда/углерода
  • Напорный кожух из нержавеющей стали 1.4301 (AISI 304)
  • Подшипники из карбида вольфрама
Преимущества серии

Ваши преимущества

  • Простой ввод в эксплуатацию
  • Встроенный частотный преобразователь с широким диапазоном регулирования
  • Полная защита электродвигателя
Преимущества работы с ГК ЭнергоПроф:
Надежная сервисная поддержка

Гарантия на оборудование и проводимые работы. Сопровождение клиента по любым вопросам на всем цикле реализованных объектов

Индивидуальные проекты

Богатый опыт работы по нестандартным задачам, созданию опытных образцов с переводом в серийное производство

Четкое соблюдение сроков

Ответственное отношение к согласованным срокам - важнейший принцип нашей компании

Профессионализм сотрудников

Каждый из 30 инженеров обладает опытом в отрасли более 10 лет, необходимыми сертификатами и допусками, проходит обязательную ежегодную переаттестацию

Работаем по всей России

Гарантированная техническая поддержка в любом регионе от Калининграда на западе до Южно-Сахалинска на востоке, от Астаны на юге до северного Тикси

Любая сложность проектов

На сегодняшний день наш опыт позволяет эффективно решать задачи клиента любой степени сложности с полной ответственностью за конечный результат

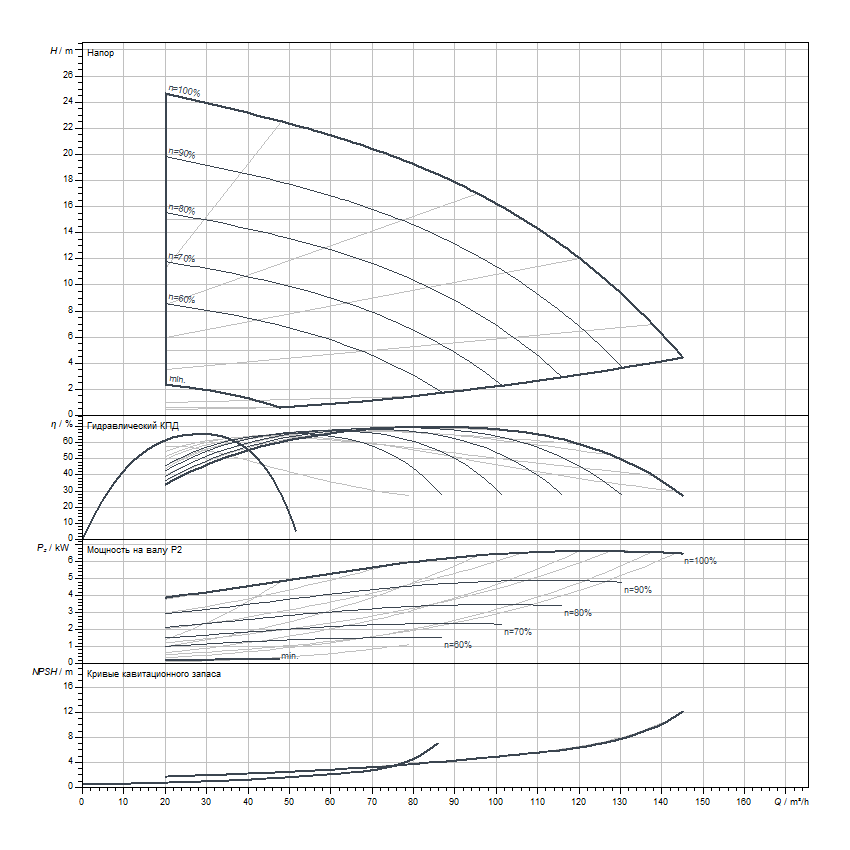

Гидравлические характеристики
Индекс минимальной эффективности (MEI)
0.4
Давление на входе
10 бар
Максимальное рабочее давление PN
16 бар
Напорный патрубок
DN 100
Температура окружающей среды мин. Tmin
-15 °C
Макс. температура окружающей среды Tmax
50 °C
Данные электродвигателя
Допуск на колебание напряжения
400/50:+/-10%, 380/60:+/-10%, 460/60:+/-10%
Класс эффективности электродвигателя
IE4
Номинальный ток IN
9.7 А
Потребляемая мощность P1 max
4900 Вт
Тип включения
Плавный пуск (SS)
Частота вращения мин. nmin
1005 об/мин
Частота вращения макс. nmax
3005 об/мин
КПД электродвигателя ηm 100 % ηM 100%
91.7 Процент
Класс защиты электродвигателя
IP55
Электромагнитная совместимость
EN 61000-6-1, -2, -3, -4
Класс защиты
IP55
Материалы
Вал
Нержавеющая сталь
Торцевое уплотнение
U3BE3GG
Материал уплотнения
EPDM
Уплотнение вала
U3BE3GG
Установочные размеры
Патрубок на всас. стороне DNs
DN 100
Патрубок на напорн. стороне DNd
DN 100
Данные об изделии
Изделие
Wilo
Обозначение изделия
Multivert MVIE 9501/1 (3~380/400/460 V, EPDM, )
Номер EAN
4048482030869
Цвет
зеленый/черный/серебряный
Минимальный объем заказа
1
Доступность на рынке
2010-01-01
Packaging
Количество на один слой
1
Свойства упаковки
Транспортная упаковка
Вид упаковки
Одноразовый поддон
Количество на палету
1
Dimension, weight
Длина с упаковкой
1630 мм
Высота с упаковкой
910 мм
Ширина с упаковкой
630 мм
Масса брутто прибл. m
153.4 кг
Эксплуатационные параметры
Перекачиваемая жидкость
Water
