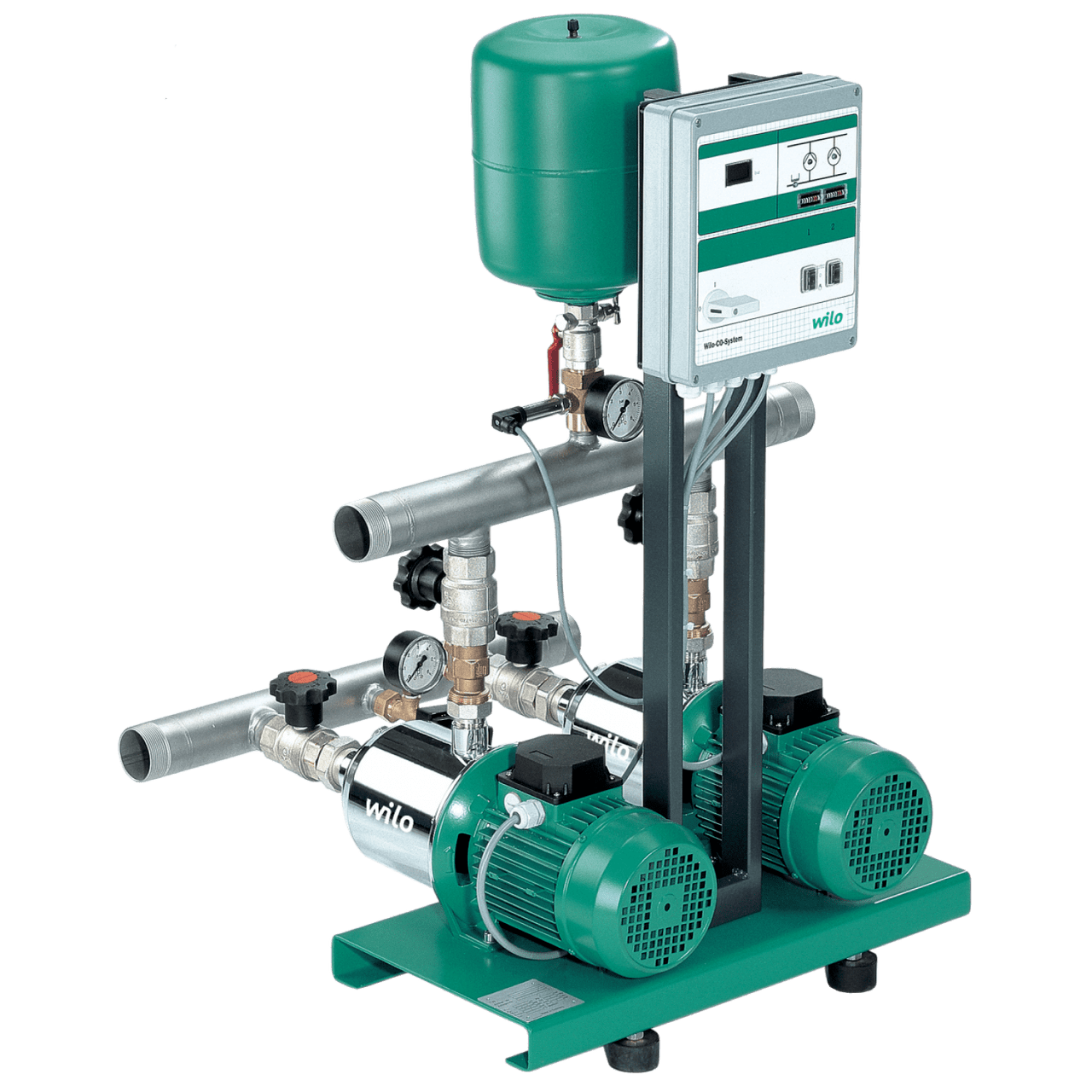

Компактная установка повышения давления согласно стандарту DIN 1988 и DIN EN 806, для прямого или опосредованного подсоединения. Состоит из нормальновсасывающих параллельно подключенных горизонтальных высоконапорных центробежных насосов из нержавеющей стали с сухим ротором. Готовность к подключению, установка на опорной раме с системой трубопроводов из нержавеющей стали, включая прибор управления со всеми необходимыми измерительными и регулировочными устройствами.
Для полностью автоматического водоснабжения и повышения давления в жилых, офисных и административных зданиях, гостиницах, больницах, торговых комплексах и различных промышленных объектах.
Для перекачивания питьевой и технической воды, охлаждающей воды, воды для пожаротушения (за исключением установок пожаротушения согласно DIN14462 и с разрешением местных органов противопожарной защиты) и других технических нужд, которая ни химически, ни механически не разрушает используемые материалы и не содержит абразивных и длинноволокнистых включений
Особенности/преимущества продукции
Прочная система, соответствующая всем требованиям DIN 1988 (EN 806)
Допуск WRAS/KTW для всех деталей, находящихся в контакте с перекачиваемой жидкостью (исполнение EPDM)
Насосы серии MHI в сочетании со стандартными электродвигателями класса IE2 IEC (мощность от 0,74 кВт)
Не зависящее от направления вращения скользящее торцовое уплотнение насосов
Детали, контактирующие с водой, не подвержены коррозии
Полностью электронный регулятор Economy (ER2/ER3-4) с регулирующей электроникой, светодиодами для индикации состояния установки, аналоговыми и цифровыми вводами и выводами
Заводская проверка и предварительная установка оптимального рабочего диапазона (включая сертификат о приемке в соответствии с EN10204 - 3.1)
Оснащение/ функции
Высоконапорные центробежные насосы из нержавеющей стали серии MHI
Опорная рама из электролитически оцинкованной стали с регулируемыми по высоте вибропоглощающими опорами, обеспечивающими изоляцию корпусного шума
Запорная арматура на стороне всасывания и напорной стороне каждого насоса
Обратный клапан на напорной стороне каждого насоса
Мембранный напорный резервуар 8 л, PN16, вкл. проточное оборудование, соответствующее стандарту DIN 4807, напорная сторона
Датчик давления (4 – 20 мА), напорная сторона
Манометр, напорная сторона
Автоматическая система управления насосом посредством полностью электронного
регулятора Economy (ER) в корпусе из листовой стали, покрытой структурным лаком RAL 7035, класс защиты IP 54, состоящем из внутреннего источника управляющего напряжения, регулирующей электроники, аналогических и цифровых вводов и выводов
Управление/индикация
Полностью электронный регулятор Economy (ER2/ER3-4), состоящий из внутреннего источника питания, регулирующей электроники, аналоговых и цифровых вводов и выводов
Настройка эксплуатационных параметров посредством потенциометра, крючкового переключателя и поворотного переключателя
Светодиоды для индикации состояния установки (эксплуатация/неисправность/отсутствие воды)
Настройка режима работы насоса с помощью переключателя H-0-A
Главный выключатель
Регулирование
Полностью автоматическое управление 2 – 4 насосами с фиксированной частотой вращения посредством сравнения заданных и фактических значений
Сигнал датчика 4 – 20 мА (с контролем целостности кабеля) для фактических значений регулируемых величин
Автоматическое, зависимое от нагрузки подсоединение насоса(-ов) пиковой нагрузки в зависимости от регулируемых величин давления: постоянное, p-c
Выключение главного насоса с оптимизацией скачков давления благодаря свободно регулируемому второму уровню давления после деблокировки элемента времени задержки выключения (1–180 с).
Автоматическая настраиваемая смена работы насосов с оптимизацией времени работы:
каждый раз при запросе после простоя установки происходит переключение главного насоса без учета рабочих часов
смена работы насосов в зависимости от рабочих часов, циклическая смена главного насоса по истечении 6 рабочих часов
Возможность свободного выбора режима работы насосов (ручной, выкл., автоматический)
Автоматический тестовый режим насоса (функция кратковременного включения насоса):
Возможность активирования
Промежуток времени между двумя тестовыми режимами (ок. 10 с) десять секунд
Отключение при нулевой нагрузке в зависимости от значения давления или по времени
Переключатель H-0-A (ручной режим – нулевой режим – автоматика): предварительный выбор режима работы насосов и ручной режим при неисправности регулятора, «Ручной» (аварийный/тестовый режим от сети, имеется защита электродвигателя посредством защитного контакта обмотки), «0» (насос отключен, включение посредством системы управления невозможно) и «Авто» (насос деблокирован для автоматического режима посредством системы управления), квитирование сообщений об ошибках в положении «0»
Контроль
Встроенная система контроля подачи питания на электродвигатель с преобразователем или
внешняя защита электродвигателя посредством термодатчика (PTC) или защитного контакта обмотки (WSK)
Защита сетевых кабелей питания насоса посредством плавких предохранителей насоса
Контроль максимальных и минимальных значений системы посредством настраиваемых времени задержки и пределов
Защита от сухого хода посредством контакта, например, для поплавкового или манометрического выключателя
Опциональная защита от сухого хода посредством электродов и реле уровня
Автоматическое переключение рабочего насоса на резервный насос при неисправности
Предварительный выбор действий в случае неисправности датчика
Интерфейсы
Беспотенциальный контакт (24 В/пост. тока, 1 A) для обобщенной сигнализации неисправности.
Ввод для контакта защиты от сухого хода
Опция: Беспотенциальные контакты (24 В/пост. тока, 1 A) для раздельной сигнализации рабочего состояния и неисправности
Опциональные принадлежности (установка на заводе-изготовителе или позднее после технического выяснения)
Защита от сухого хода SK 277, реле уровня SR-NW
Счетчик часов работы для каждого насоса, сигнализация рабочего состояния
Манометрический выключатель, цифровая индикация давления
