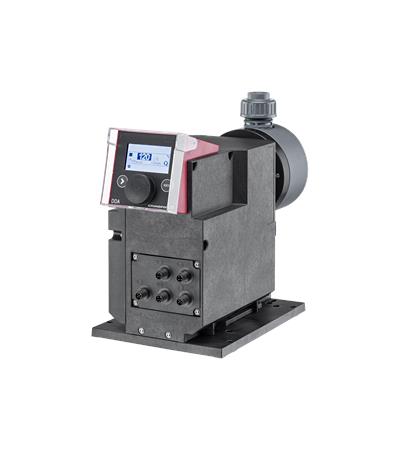

Диафрагменный насос Grundfos DDA 200-4

DDA 200-4
DDA 200-4
DDA 200-4
DDA 200-4
Добавить к сравнению
Калькулятор стоимости доставки
Гарантия и возврат
Паспорта, инструкции по эксплуатации, схемы и другие необходимые документы вы можете запросить у менеджеров нашей компании
408​ 477 руб.
Купить способ оплаты карта Mastercard способ оплаты карта VISA Купить
Калькулятор стоимости доставки Гарантия и возврат
Основные характеристики
Производительность
Производительность Под производительностью насоса, она же подача или объемный расход, понимают объем жидкости, перекачиваемый оборудованием в единицу времени. Параметр обозначается буквой Q
0.0012 - 0.2 м3/ч
Напор
Напор Напор — это наибольшая высота, на которую насос может поднять перекачиваемую жидкость. Данный параметр напрямую связан с рабочим давлением: для подъёма водяного столба на 10 м необходимо давление в 1 бар. Подробные формулы расчёта оптимального напора можно запросить у сотрудников компании.
40.8759 - 40.8759 м
Потребляемая мощность
Потребляемая мощность Численная мера количества электрической энергии, необходимой для функционирования насоса. Более высокая мощность дает больший запас надежности на случай нештатных ситуаций и позволяет справляться с более серьезными загрязнениями, но при этом она заметно влияет на цену, габариты, вес и потребление электричества/топлива.
0.062 кВт
Напряжение питания
Напряжение питания Напряжение сети переменного тока, на которое рассчитан электродвигатель насоса
220 В
Назначение
Назначение Для каждой задачи подходят разные виды насосов и мотопомп, поэтому первый критерий при выборе - это его назначение. Насосы бывают для водоснабжения, отопления, дренажа и канализации, пожарные, шламовые, для бассейнов, пищевой и химической промышленности.
водоснабжение
Вид насоса
Вид насоса Основная масса насосов - центробежные. Они используются для подачи воды в водоснабжении, отоплении, дренажа и канализации. Вихревые используется там, где необходимо обеспечить значительный напор при малых объемах (перекачка воды из водоемов, скважин, накопительных резервуаров). Диафрагменные или мембранные могут применяться, когда необходимо перекачивать вязкие, загрязненные или агрессивные жидкости под небольшим давлением.
диафрагменный
Конструкция
Конструкция Консольная конструкция насоса является наиболее надежной. Насос и двигатель устанавливаются на единую массивную раму. Насосная часть присоединяется к двигателю через эластичную муфту.

Консольно-моноблочные – насосная часть присоединяется непосредственно к корпусу двигателя. Преимущества: меньшие размеры, цена и отсутствие необходимости производить центровку насоса с электромотором.

Скважинный насос - насос для подачи чистой воды из скважин, колодцев и других глубоких водоемов.
консольно-моноблочный
Тип размещения
Тип размещения В зависимости от того, погружен ли насос в воду (полностью или частично) или нет, различают три вида насосов: поверхностные, погружные и полупогружные
поверхностный
Перекачиваемая жидкость
Перекачиваемая жидкость От физических и химических свойств перекачиваемой среды зависят конструкция насоса, принцип его работы, а также выбор материала. Это второй по важности признак для классификации насосов. Насосы бывают предназначены для: воды разной степени загрязнения, горюче-смазочных материалов, агрессивных жидкостей, пищевых жидкостей.
вода
Минимальная температура теплоносителя
Минимальная температура теплоносителя Минимальная температура перекачиваемой жидкости, при которой разрешается эксплуатировать насос. Превышение данного параметра может привести к поломке насоса.
0 °C
Максимальная температура теплоносителя
Максимальная температура теплоносителя Максимальная температура перекачиваемой жидкости, при которой разрешается эксплуатировать насос. Превышение данного параметра может привести к поломке насоса.
+50 °C
Дополнительные параметры
Исполнение
Исполнение По типу исполнения насосы есть вертикальные, горизонтальные и серии in-line (насосы располагающиеся на одной линии)
горизонтальное
Устройство
Устройство Одноступенчатые насосы имеют одно рабочее колесо, многоступенчатые - два и более. При этом их принцип действия остается идентичным, улучшаются лишь эксплуатационные характеристики - производительность и напор.
одноступенчатый
Инверторный
Инверторный Инвертор, это устройство позволяющее смягчить пусковые токи и регулировать обороты двигателя в зависимости от нагрузки по потребности воды.
нет
Самовсасывающий
Самовсасывающий Самовсасывающий насос –тип поверхностного насоса, который способен обеспечить самозаполнение подводящего трубопровода жидкостью. Служит для подачи воды из колодцев и водоемов, а также для поддержания напора в системах водоснабжения.
нет
Взрывозащищенный
Взрывозащищенный Требование по взрывозащите (EX исполнение, Explosion-Proof) достаточно часто встречается на предприятиях связанных с нефтепереработкой, при этом насосы могут вполне применяться для отведения нейтральных взрывобезопасных жидкостей.
нет
Число двигателей
Число двигателей 2 и более двигателя – это несклько насосов в одном корпусе, которые отделяются друг от друга с помощью перекидного клапана. Данные насосы могут работать в двух различных режимах, режим работы «основной/резервный» и режим параллельной работы обоих насосов.
1
Гидроаккумулятор
нет
Тип соединения
Тип соединения Резьбовое соединение используется для присоединения арматуры малого и среднего диаметра, устанавливаемой на трубопроводах среднего и низкого давления.

Главным преимуществом фланцевого соединения является способность воспринимать осевые усилия, а также возможность быстрого монтажа/демонтажа арматуры.
резьба
Класс защиты
Класс защиты IP (Ingress Protection Rating) — система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды. Проникновение твердых механических предметов указывается первой цифрой (от 0 до 6), второй цифрой обозначается стойкость оборудования к воздействию жидкости (от 0 до 8).
IP 65
Массо-габаритные характеристики
Масса
8 кг
Производитель
Артикул товара
Артикул товара Артикул товара - это его уникальное условное обозначение, которое присваивается производителем, чтобы отличить его от других в ассортименте и сделать удобным поиск нужного наименования по каталогам и складским базам
99164228
Страна происхождения
Дания
Гарантия
Гарантия Все оборудование, поставляемое нашей компанией, с официальной гарантией от завода изготовителя.
2 года
Информация о доставке

Для консультации и заказа оборудования звоните по номеру 8 (800) 555-06-29
Подходит для
  • Обеззараживание воды - Коммерческие здания
  • Биотопливо
  • Мойка бутылок
  • CIP/SIP
  • Охлаждение
  • Опреснение
  • Водоснабжение
  • Лакокрасочные системы
  • Промывание и очистка
  • Регулировка температуры
  • Промышленные котлы
  • Промышленное отопление
  • Водоснабжение на предприятии
  • Водоподготовка на предприятии
  • Сбор и отведение сточных вод от нескольких сантехприборов
  • Повторное использование воды
  • Водоподготовка
  • Очистка сточных вод
  • Удобрение и фертигация

Мембранный дозирующий насос с внутренним шаговым двигателем. Высококачественные решения для сложных и ресурсоемких приложений(Digital Dosing Advanced).

DDA 200-4
Расшифровка: DDA 200-4 AR-SS/V/SS-F-32A1A1F

SMART Digital DDA представляет собой компактный объемный, дозирующий насос с диафрагмой, двигателем с переменной скоростью вращения (двигатель PMS) и интеллектуальной электронной системой управления. Потребляет минимальное количество электроэнергии. Серия SMART Digital Dosing работает с полной длиной хода, чтобы обеспечить оптимальную точность, дозирования и всасывание даже для жидкостей с высокой вязкостью или дегазацией. Продолжительность каждого такта выпуска зависит от установки мощности, что обеспечивает оптимальный плавный и непрерывный расход. Монтажная панель обеспечивает быструю установку и обслуживание. Блок управления можно легко поворачивать в переднее, левое или правое положение. Колесо управления и разноцветная подсветка графического текстового ЖК-дисплей делают ввод в эксплуатацию интуитивно понятным. Элементы управления защищены прозрачной крышкой.

Дозирующая головка состоит из:

  • Тефлоновой мембраны, материал которой является универсальным, химически стойким и обеспечивает длительный срок службы.
  • Двойных шариковых (всасывающего и нагнетательного) клапанов для устранения перетечек жидкостей и максимальной точности дозирования.
  • Клапана деаэрации для удаления воздуха из дозирующей головки в момент пуска, что облегчает запуск насоса.

Режимы работы:

  • Ручное дозирование в мл / ч, л / ч или гал.
Импульсное управление в мл / импульс (с функцией памяти).
  • Аналоговое управление 0/4-20 мА (масштабируемое).
  • Режим работы «Партия» в мл, л или гал.
  • Таймер на основе функции «Партия» (дозирование по таймеру, недельным циклом).
  • Цифровое управление (GENIbus подготовлены для модулей Grundfos CIU).
  • Авто-деаэрация во время работы насоса в режиме ожидания, чтобы избежать аварии из-за воздушных пробок.
  • SlowMode (анти-кавитация), позволяет уменьшать частоту вращения двигателя на 50% (maximum flow: 100 л/ч) и 25% (maximum flow
  • Дисплей “Сервис” показывает, когда необходимо выполнить техобслуживание изнашиваемых деталей.
  • Два варианта блокировки клавиш в зависимости от уровня защиты для защиты насоса от несанкционированного доступа.
  • Дополнительная функция для отображения дополнительной информации, например, фактический ввод мА.
  • Счетчик для общего дозированного объема (сброс), часы работы и т.д.
  • Сохранять и загружать пользовательские настройки, а также изменять заводские настройки.

Сигнальные входы / выходы:

  • Вход для импульсов, аналоговый 0 / 4-20 мА и внешний останов.
  • Вход для сигнала низкого уровня и пустого резервуара.
  • Два беспотенциальных выходных реле для максимального 30 В переменного / постоянного тока (настраиваемый, например, сигнал тревоги, сигнал хода, дозировка насоса, таймер и т. Д.).
  • Выходной аналоговый 0 / 4-20 мА.
  • Интерфейс связи Fieldbus (GENIbus, для подключения преобразователя fieldbus Grundfos CIU).
Преимущества работы с ГК ЭнергоПроф:
Надежная сервисная поддержка

Гарантия на оборудование и проводимые работы. Сопровождение клиента по любым вопросам на всем цикле реализованных объектов

Индивидуальные проекты

Богатый опыт работы по нестандартным задачам, созданию опытных образцов с переводом в серийное производство

Четкое соблюдение сроков

Ответственное отношение к согласованным срокам - важнейший принцип нашей компании

Профессионализм сотрудников

Каждый из 30 инженеров обладает опытом в отрасли более 10 лет, необходимыми сертификатами и допусками, проходит обязательную ежегодную переаттестацию

Работаем по всей России

Гарантированная техническая поддержка в любом регионе от Калининграда на западе до Южно-Сахалинска на востоке, от Астаны на юге до северного Тикси

Любая сложность проектов

На сегодняшний день наш опыт позволяет эффективно решать задачи клиента любой степени сложности с полной ответственностью за конечный результат

Технические данные
Расшифровка
DDA 200-4 AR-SS/V/SS-F-32A1A1F
Макс. производительность
200 л/ч
Макс. произ-ть с slow mode 50%
100 л/ч
Макс. произв-ть с slow mode 25%
50 л/ч
Минимальный расход
250 ml/h
Глубина регулировки
1:800
Данные на фирменной табличке
CE,CSA-US,NSF61,EAC,RCM
Тип клапана
Подпружиненный (исполнение HV)
макс. вязкость при 100% производи-ти
500 mPas
Макс. вязкость с slow mode 50%
1000 mPas
Макс. вязкость с slow mode 25%
2000 mPas
Точность дозирования
1.5 %
Материалы
Дозирующая головка
Нержавеющая сталь 1.4435
Шарик клапана
Нержавеющая сталь
Прокладка
FKM
Монтаж
Диапазон температуры окружающей среды
0 .. 45 °C
Макс. рабочее давление
4 бар
Монтажный набор
НЕТ
Тип установки
Без монтажного набора
Вход насоса
Conn. threaded Rp 3/4# Code A1
Выход насоса
Conn. threaded Rp 3/4# Code A1
Макс. высота всасывания во время работы
3 м
Макс. высота всасывания при заливке
1.5 м
Жидкость
Плотность
998.2 кг/м³
Данные электрооборудования
Maximum power input - P1
62 Вт
Частота питающей сети
50 / 60 Hz
Длина кабеля
1.5 м
Тип кабельной вилки
EU
Пусковой ток
70A при 240В (35A/100В) для 2мсек
Система управления
Вариант управления
AR
Панель управления
монтируется на передней панели
Контроль уровня
YES
Аналоговый вход
0/4-20 MA
Импульсное управление
ДА
Внешний стоп
ДА
Аналоговый выход
0/4-20 MA
Аварийное реле
2
Протокол BUS
ДА
Спецификации
EAN код
5712607923549
Масса брутто
8 кг
Цвет
КРАСНЫЙ
Cтрана происхождения
FR
ТН ВЭД ЕАЭС Код
8413504000
