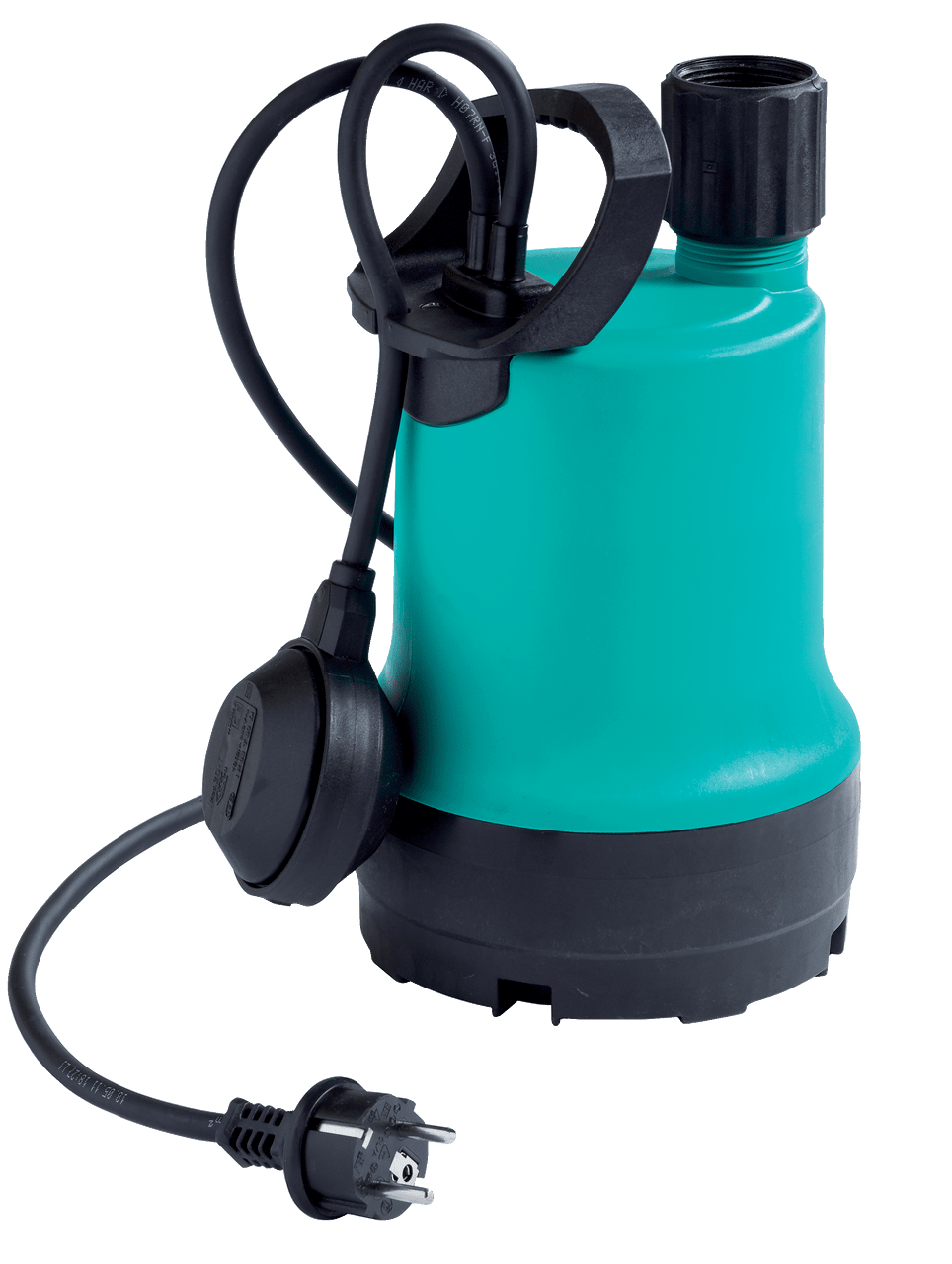

Дренажный насос Wilo Drain TMR 32/8-10M

Drain TMR 32/8-10M
Drain TMR 32/8-10M
Добавить к сравнению
Калькулятор стоимости доставки
Гарантия и возврат
Wilo-Drain TM/TMW/TMR 32
Паспорта, инструкции по эксплуатации, схемы и другие необходимые документы вы можете запросить у менеджеров нашей компании
по запросу
Купить способ оплаты карта Mastercard способ оплаты карта VISA Купить
Калькулятор стоимости доставки Гарантия и возврат
Основные характеристики
Производительность
Производительность Под производительностью насоса, она же подача или объемный расход, понимают объем жидкости, перекачиваемый оборудованием в единицу времени. Параметр обозначается буквой Q
0.07 - 7.6 м3/ч
Напор
Напор Напор — это наибольшая высота, на которую насос может поднять перекачиваемую жидкость. Данный параметр напрямую связан с рабочим давлением: для подъёма водяного столба на 10 м необходимо давление в 1 бар. Подробные формулы расчёта оптимального напора можно запросить у сотрудников компании.
7.4352 - 1.3797 м
Потребляемая мощность
Потребляемая мощность Численная мера количества электрической энергии, необходимой для функционирования насоса. Более высокая мощность дает больший запас надежности на случай нештатных ситуаций и позволяет справляться с более серьезными загрязнениями, но при этом она заметно влияет на цену, габариты, вес и потребление электричества/топлива.
0.37  кВт
Напряжение питания
Напряжение питания Напряжение сети переменного тока, на которое рассчитан электродвигатель насоса
220 В
Назначение
Назначение Для каждой задачи подходят разные виды насосов и мотопомп, поэтому первый критерий при выборе - это его назначение. Насосы бывают для водоснабжения, отопления, дренажа и канализации, пожарные, шламовые, для бассейнов, пищевой и химической промышленности.
дренаж
Вид насоса
Вид насоса Основная масса насосов - центробежные. Они используются для подачи воды в водоснабжении, отоплении, дренажа и канализации. Вихревые используется там, где необходимо обеспечить значительный напор при малых объемах (перекачка воды из водоемов, скважин, накопительных резервуаров). Диафрагменные или мембранные могут применяться, когда необходимо перекачивать вязкие, загрязненные или агрессивные жидкости под небольшим давлением.
центробежный
Конструкция
Конструкция Консольная конструкция насоса является наиболее надежной. Насос и двигатель устанавливаются на единую массивную раму. Насосная часть присоединяется к двигателю через эластичную муфту.

Консольно-моноблочные – насосная часть присоединяется непосредственно к корпусу двигателя. Преимущества: меньшие размеры, цена и отсутствие необходимости производить центровку насоса с электромотором.

Скважинный насос - насос для подачи чистой воды из скважин, колодцев и других глубоких водоемов.
консольно-моноблочный
Тип размещения
Тип размещения В зависимости от того, погружен ли насос в воду (полностью или частично) или нет, различают три вида насосов: поверхностные, погружные и полупогружные
погружной
Перекачиваемая жидкость
Перекачиваемая жидкость От физических и химических свойств перекачиваемой среды зависят конструкция насоса, принцип его работы, а также выбор материала. Это второй по важности признак для классификации насосов. Насосы бывают предназначены для: воды разной степени загрязнения, горюче-смазочных материалов, агрессивных жидкостей, пищевых жидкостей.
вода
Минимальная температура теплоносителя
Минимальная температура теплоносителя Минимальная температура перекачиваемой жидкости, при которой разрешается эксплуатировать насос. Превышение данного параметра может привести к поломке насоса.
+3 °C
Максимальная температура теплоносителя
Максимальная температура теплоносителя Максимальная температура перекачиваемой жидкости, при которой разрешается эксплуатировать насос. Превышение данного параметра может привести к поломке насоса.
+35 °C
Дополнительные параметры
Исполнение
Исполнение По типу исполнения насосы есть вертикальные, горизонтальные и серии in-line (насосы располагающиеся на одной линии)
вертикальное
Устройство
Устройство Одноступенчатые насосы имеют одно рабочее колесо, многоступенчатые - два и более. При этом их принцип действия остается идентичным, улучшаются лишь эксплуатационные характеристики - производительность и напор.
одноступенчатый
Поплавок
нет
Частота вращения двигателя
Частота вращения двигателя Физическая величина, равная числу полных оборотов за единицу времени
2900 об/мин
Инверторный
Инверторный Инвертор, это устройство позволяющее смягчить пусковые токи и регулировать обороты двигателя в зависимости от нагрузки по потребности воды.
нет
Самовсасывающий
Самовсасывающий Самовсасывающий насос –тип поверхностного насоса, который способен обеспечить самозаполнение подводящего трубопровода жидкостью. Служит для подачи воды из колодцев и водоемов, а также для поддержания напора в системах водоснабжения.
нет
Взрывозащищенный
Взрывозащищенный Требование по взрывозащите (EX исполнение, Explosion-Proof) достаточно часто встречается на предприятиях связанных с нефтепереработкой, при этом насосы могут вполне применяться для отведения нейтральных взрывобезопасных жидкостей.
да
Число двигателей
Число двигателей 2 и более двигателя – это несклько насосов в одном корпусе, которые отделяются друг от друга с помощью перекидного клапана. Данные насосы могут работать в двух различных режимах, режим работы «основной/резервный» и режим параллельной работы обоих насосов.
1
Гидроаккумулятор
нет
Материал корпуса
Материал корпуса Материал, из которого изготовлен корпус насоса в полном соответствии с характеристиками перекачиваемой жидкости
композит
Материал рабочих колес (крыльчатка)
Материал рабочих колес (крыльчатка) Материал, из которого выполнена основная подвижная часть рабочего механизма — крыльчатка (в центробежных и вихревых моделях) или шнек (в винтовых)
композит
Тип соединения
Тип соединения Резьбовое соединение используется для присоединения арматуры малого и среднего диаметра, устанавливаемой на трубопроводах среднего и низкого давления.

Главным преимуществом фланцевого соединения является способность воспринимать осевые усилия, а также возможность быстрого монтажа/демонтажа арматуры.
резьба
Класс защиты
Класс защиты IP (Ingress Protection Rating) — система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды. Проникновение твердых механических предметов указывается первой цифрой (от 0 до 6), второй цифрой обозначается стойкость оборудования к воздействию жидкости (от 0 до 8).
IP 68
Класс изоляции
Класс изоляции Степень защиты обмоток двигателя от нагревания. Каждый класс изоляции рассчитан на определенную температуру, которая является рабочей, и нормально переносится. Классы изоляции и предельные температуры для них: Y (90°С), A (105°С), E (120°С), B (130°С), F (155°С), H (180°С), C (более 180°С)
F
Массо-габаритные характеристики
Масса
6 кг
Длина
165 мм
Ширина
165 мм
Высота
278 мм
Производитель
Артикул товара
Артикул товара Артикул товара - это его уникальное условное обозначение, которое присваивается производителем, чтобы отличить его от других в ассортименте и сделать удобным поиск нужного наименования по каталогам и складским базам
4145326
Информация о доставке

Для консультации и заказа оборудования звоните по номеру 8 (800) 555-06-29

Полностью затапливаемый погружной дренажный насос для мобильной установки в погруженном состоянии для перекачивания сточных вод без фекалий и загрязненной воды. Гидравлический корпус и рабочее колесо из синтетического материала, корпус электродвигателя из нержавеющей стали. Гидравлическая часть с откачиванием до минимального уровня до 2 мм, с вертикальным резьбовым подсоединением со встроенным обратным клапаном и открытым многолопастным рабочим колесом. Двигатель в однофазном исполнении с охлаждающим кожухом (охлаждение осуществляется за счет перекачиваемой жидкости, протекающей между корпусом насоса и корпусом электродвигателя) со встроенным рабочим конденсатором и автоматическим датчиком контроля температуры обмотки электродвигателя. Кабель электропитания с установленной вилкой с заземляющим контактом и поплавковым выключателем для автоматического контроля уровня. Со стороны перекачиваемой жидкости — скользящее торцевое уплотнение, со стороны электродвигателя — манжетное уплотнение вала.

Описание серии

Описание/конструкция

Погружной насос для стационарной и мобильной установки в погруженном состоянии для полностью автоматического режима благодаря установленному поплавковому выключателю.

Гидравлическая часть

Насосы оснащены открытым многолопастным рабочим колесом и имеют свободный проход в 10 мм (TM/TMW) или 2 мм (TMR). Подсоединение к напорному патрубку выполнено в виде вертикального шлангового подсоединения (TM) или резьбового подсоединения (TMW/TMR).

Электродвигатель

Двигатель в однофазном исполнении с охлаждающим кожухом и интегрированным рабочим конденсатором. Отвод тепла двигателя осуществляется непосредственно перекачиваемой жидкостью через корпус электродвигателя.

Электродвигатель оснащен автоматическим датчиком контроля температуры обмотки электродвигателя. То есть электродвигатель при перегреве отключается, а после охлаждения вновь автоматически включается.

Уплотнение

Со стороны перекачиваемой жидкости — скользящее торцевое уплотнение, со стороны электродвигателя — манжетное уплотнение вала. Между уплотнениями находится уплотнительная камера, заполненная белым маслом.

Кабель

Насос оснащен кабелем электропитания длиной 4 или 10 м со штекером с защитным контактом, а также встроенным поплавковым выключателем (кроме TM 32/8-10M).

Варианты исполнения:

  • Drain TMW с вихревой функцией - вихревая функция обеспечивает непрерывное создание завихрений в области всасывания насоса. Это позволяет предотвратить опускание и отложение осаждающихся веществ. Благодаря этому исключается загрязнение дна шахты и снижается риск образования неприятных запахов
  • Drain TMR с откачиванием до минимального уровня - Специальный всасывающий фильтр обеспечивает откачивание перекачиваемой жидкости до минимального уровня в 2 мм.
Преимущества серии

Ваши преимущества

  • Удобный для пользователя - эргономичная ручка для переноса, незначительная масса, готовность к подключению (Plug&Pump)
  • Надежность в эксплуатации – электродвигатель в корпусе из высококачественной стали с охлаждающим кожухом, торцевым уплотнением и камерой уплотнений
  • Drain TMR с откачиванием до минимального уровня – минимальный уровень остаточных вод в 2 мм
Преимущества работы с ГК ЭнергоПроф:
Надежная сервисная поддержка

Гарантия на оборудование и проводимые работы. Сопровождение клиента по любым вопросам на всем цикле реализованных объектов

Индивидуальные проекты

Богатый опыт работы по нестандартным задачам, созданию опытных образцов с переводом в серийное производство

Четкое соблюдение сроков

Ответственное отношение к согласованным срокам - важнейший принцип нашей компании

Профессионализм сотрудников

Каждый из 30 инженеров обладает опытом в отрасли более 10 лет, необходимыми сертификатами и допусками, проходит обязательную ежегодную переаттестацию

Работаем по всей России

Гарантированная техническая поддержка в любом регионе от Калининграда на западе до Южно-Сахалинска на востоке, от Астаны на юге до северного Тикси

Любая сложность проектов

На сегодняшний день наш опыт позволяет эффективно решать задачи клиента любой степени сложности с полной ответственностью за конечный результат

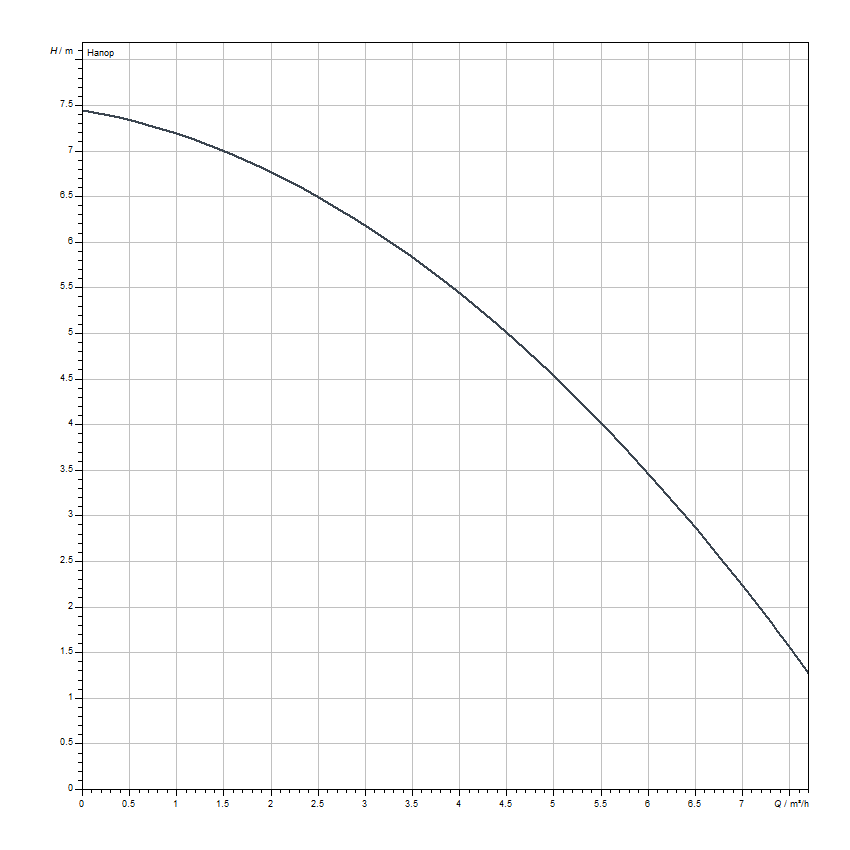

Гидравлические характеристики
Максимальное рабочее давление PN
2 бар
Тип конструкции рабочего колеса
Открытое многолопастное рабочее колесо
Свободный проход гидравлической части
2 мм
Макс. глубина погружения
3 м
Температура окружающей среды мин. Tmin
3 °C
Макс. температура окружающей среды Tmax
35 °C
Данные электродвигателя
Подключение к сети
1~230 V, 50 Hz
Допуск на колебание напряжения
±10 %
Коэффициент мощности cos φ
0.98
Потребляемая мощность P1 max
0.45 кВт
Номинальный ток IN
1.8 А
Пусковой ток I
4.8 А
Тип включения
Прямой пуск от сети (DOL)
Макс. частота включений t
50 1/h
Класс защиты
IP68
Режим работы (в погруженном состоянии)
S1
Режим работы (в непогруженном состоянии)
S3-25%
Защита электродвигателя
Биметалл
Кабель
Длина кабеля электропитания
10 м
Тип кабеля
H07RN-F
Сечение кабеля
3G1 мм²
Задвижка
С защитным контактом
Тип кабеля электропитания
Неотсоединяемый
Оснащение/функция
Поплавковый выключатель
да
Материалы
Материал уплотнения со стороны насоса
BQ1PFF
Материал уплотнения со стороны электродвигателя
NBR
Материал уплотнения
NBR
Материал электродвигателя
Нержавеющая сталь
Вал
Нержавеющая сталь
Установочные размеры
Патрубок на напорн. стороне DNd
G 1¼
Патрубок на всас. стороне DNs
-
Данные об изделии
Изделие
Wilo
Обозначение изделия
Drain TMR 32/8-10M
Номер EAN
4048482104751
Цвет
зеленый/черный
Минимальный объем заказа
1
Доступность на рынке
2010-03-01
Packaging
Количество на один слой
1
Свойства упаковки
Упаковка для продажи
Вид упаковки
Коробка
Количество на палету
1
Dimension, weight
Длина с упаковкой
195 мм
Высота с упаковкой
367 мм
Ширина с упаковкой
195 мм
Масса брутто прибл. m
5.9 кг
Эксплуатационные параметры
Перекачиваемая жидкость
Water
T перекачиваемой жидкости T
3 °C
