Канализационный насос Wilo Drain MTC 32F39.16/30

Drain MTC 32F39.16/30
Drain MTC 32F39.16/30
Добавить к сравнению
Калькулятор стоимости доставки
Гарантия и возврат
Wilo-Drain MTC 32
Wilo-Drain MTC 32
Паспорта, инструкции по эксплуатации, схемы и другие необходимые документы вы можете запросить у менеджеров нашей компании
112​ 304 руб.
Купить способ оплаты карта Mastercard способ оплаты карта VISA Купить
Калькулятор стоимости доставки Гарантия и возврат
Основные характеристики
Производительность
Производительность Под производительностью насоса, она же подача или объемный расход, понимают объем жидкости, перекачиваемый оборудованием в единицу времени. Параметр обозначается буквой Q
0.07 - 16 м3/ч
Напор
Напор Напор — это наибольшая высота, на которую насос может поднять перекачиваемую жидкость. Данный параметр напрямую связан с рабочим давлением: для подъёма водяного столба на 10 м необходимо давление в 1 бар. Подробные формулы расчёта оптимального напора можно запросить у сотрудников компании.
38.9409 - 25.0253 м
Потребляемая мощность
Потребляемая мощность Численная мера количества электрической энергии, необходимой для функционирования насоса. Более высокая мощность дает больший запас надежности на случай нештатных ситуаций и позволяет справляться с более серьезными загрязнениями, но при этом она заметно влияет на цену, габариты, вес и потребление электричества/топлива.
3.4  кВт
Напряжение питания
Напряжение питания Напряжение сети переменного тока, на которое рассчитан электродвигатель насоса
380 В
Назначение
Назначение Для каждой задачи подходят разные виды насосов и мотопомп, поэтому первый критерий при выборе - это его назначение. Насосы бывают для водоснабжения, отопления, дренажа и канализации, пожарные, шламовые, для бассейнов, пищевой и химической промышленности.
дренаж и канализация
Вид насоса
Вид насоса Основная масса насосов - центробежные. Они используются для подачи воды в водоснабжении, отоплении, дренажа и канализации. Вихревые используется там, где необходимо обеспечить значительный напор при малых объемах (перекачка воды из водоемов, скважин, накопительных резервуаров). Диафрагменные или мембранные могут применяться, когда необходимо перекачивать вязкие, загрязненные или агрессивные жидкости под небольшим давлением.
центробежный
Конструкция
Конструкция Консольная конструкция насоса является наиболее надежной. Насос и двигатель устанавливаются на единую массивную раму. Насосная часть присоединяется к двигателю через эластичную муфту.

Консольно-моноблочные – насосная часть присоединяется непосредственно к корпусу двигателя. Преимущества: меньшие размеры, цена и отсутствие необходимости производить центровку насоса с электромотором.

Скважинный насос - насос для подачи чистой воды из скважин, колодцев и других глубоких водоемов.
консольно-моноблочный
Тип размещения
Тип размещения В зависимости от того, погружен ли насос в воду (полностью или частично) или нет, различают три вида насосов: поверхностные, погружные и полупогружные
погружной
Перекачиваемая жидкость
Перекачиваемая жидкость От физических и химических свойств перекачиваемой среды зависят конструкция насоса, принцип его работы, а также выбор материала. Это второй по важности признак для классификации насосов. Насосы бывают предназначены для: воды разной степени загрязнения, горюче-смазочных материалов, агрессивных жидкостей, пищевых жидкостей.
вода
Минимальная температура теплоносителя
Минимальная температура теплоносителя Минимальная температура перекачиваемой жидкости, при которой разрешается эксплуатировать насос. Превышение данного параметра может привести к поломке насоса.
+3 °C
Максимальная температура теплоносителя
Максимальная температура теплоносителя Максимальная температура перекачиваемой жидкости, при которой разрешается эксплуатировать насос. Превышение данного параметра может привести к поломке насоса.
+40 °C
Дополнительные параметры
Исполнение
Исполнение По типу исполнения насосы есть вертикальные, горизонтальные и серии in-line (насосы располагающиеся на одной линии)
вертикальное
Устройство
Устройство Одноступенчатые насосы имеют одно рабочее колесо, многоступенчатые - два и более. При этом их принцип действия остается идентичным, улучшаются лишь эксплуатационные характеристики - производительность и напор.
одноступенчатый
Измельчитель
есть
Поплавок
нет
Частота вращения двигателя
Частота вращения двигателя Физическая величина, равная числу полных оборотов за единицу времени
2900 об/мин
Инверторный
Инверторный Инвертор, это устройство позволяющее смягчить пусковые токи и регулировать обороты двигателя в зависимости от нагрузки по потребности воды.
нет
Самовсасывающий
Самовсасывающий Самовсасывающий насос –тип поверхностного насоса, который способен обеспечить самозаполнение подводящего трубопровода жидкостью. Служит для подачи воды из колодцев и водоемов, а также для поддержания напора в системах водоснабжения.
нет
Взрывозащищенный
Взрывозащищенный Требование по взрывозащите (EX исполнение, Explosion-Proof) достаточно часто встречается на предприятиях связанных с нефтепереработкой, при этом насосы могут вполне применяться для отведения нейтральных взрывобезопасных жидкостей.
да
Число двигателей
Число двигателей 2 и более двигателя – это несклько насосов в одном корпусе, которые отделяются друг от друга с помощью перекидного клапана. Данные насосы могут работать в двух различных режимах, режим работы «основной/резервный» и режим параллельной работы обоих насосов.
1
Гидроаккумулятор
нет
Материал корпуса
Материал корпуса Материал, из которого изготовлен корпус насоса в полном соответствии с характеристиками перекачиваемой жидкости
чугун
Материал рабочих колес (крыльчатка)
Материал рабочих колес (крыльчатка) Материал, из которого выполнена основная подвижная часть рабочего механизма — крыльчатка (в центробежных и вихревых моделях) или шнек (в винтовых)
чугун
Тип соединения
Тип соединения Резьбовое соединение используется для присоединения арматуры малого и среднего диаметра, устанавливаемой на трубопроводах среднего и низкого давления.

Главным преимуществом фланцевого соединения является способность воспринимать осевые усилия, а также возможность быстрого монтажа/демонтажа арматуры.
фланец
Класс защиты
Класс защиты IP (Ingress Protection Rating) — система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды. Проникновение твердых механических предметов указывается первой цифрой (от 0 до 6), второй цифрой обозначается стойкость оборудования к воздействию жидкости (от 0 до 8).
IP 68
Класс изоляции
Класс изоляции Степень защиты обмоток двигателя от нагревания. Каждый класс изоляции рассчитан на определенную температуру, которая является рабочей, и нормально переносится. Классы изоляции и предельные температуры для них: Y (90°С), A (105°С), E (120°С), B (130°С), F (155°С), H (180°С), C (более 180°С)
F
Массо-габаритные характеристики
Масса
43 кг
Длина
330 мм
Ширина
350 мм
Высота
380 мм
Производитель
Артикул товара
Артикул товара Артикул товара - это его уникальное условное обозначение, которое присваивается производителем, чтобы отличить его от других в ассортименте и сделать удобным поиск нужного наименования по каталогам и складским базам
2081263
Страна происхождения
Германия
Гарантия
Гарантия Все оборудование, поставляемое нашей компанией, с официальной гарантией от завода изготовителя.
1 год
Информация о доставке

Для консультации и заказа оборудования звоните по номеру 8 (800) 555-06-29

Полностью затапливаемый погружной насос для отвода сточных вод с внешним режущим механизмом для вертикальной установки в погруженном состоянии. Перекачивание сточных вод с содержанием фекалий, а также коммунальных и промышленных сточных вод, в том числе содержащих длинноволокнистые фракции. Агрегат полностью выполнен из серого чугуна, уплотнение со стороны насоса выполнено из карбида кремния (SiC/SiC). Подсоединение к напорному патрубку с горизонтальным переходником для напорного патрубка с фланцевым соединением. Двигатель с поверхностным охлаждением в трехфазном исполнении с датчиком контроля температуры обмотки электродвигателя и камерой уплотнений. Продольно герметичный кабель электропитания со свободным концом. Взрывозащищенное исполнение отсутствует у всех агрегатов.

Описание серии

Описание/конструкция

Погружной насос для отвода сточных вод с внешним режущим механизмом в виде блочного агрегата, для стационарной и мобильной установки в погруженном состоянии и в длительном режиме работы.

Гидравлическая часть

Горизонтальный напорный патрубок для резьбового/фланцевого подсоединения (MTC 40) или фланцевого подсоединения (MTC 32) в зависимости от типа. Применяются открытые многоканальные рабочие колеса.

Электродвигатель

Применяются электродвигатели с поверхностным охлаждением в однофазном исполнении (только MTC 40) и трехфазном исполнении для прямого пуска. Отвод тепла передается непосредственно в окружающую среду через корпус электродвигателя. Электродвигатели могут работать в погруженном состоянии в длительном режиме работы (S1), а в непогруженном состоянии — в кратковременном (S2) или повторно-кратковременном режиме (S3).

Электродвигатели оснащены датчиками контроля температуры обмотки. Контроль температуры обмотки защищает электродвигатель от перегрева. В соответствии со стандартом для этих целей применяются биметаллические датчики.

Кабель электропитания имеет свободный конец и стандартную длину 10 м. Исполнение «А» оснащено поплавковым выключателем и штепсельной вилкой с защитным контактом.

Уплотнение

Между электродвигателем и гидравлической частью находится камера уплотнений. Она заполнена белым медицинским вазелиновым маслом и защищает электродвигатель от проникновения в него перекачиваемой жидкости через уплотнение со стороны насоса. В зависимости от типа электродвигателя уплотнение со стороны насоса и электродвигателя выполнено разными способами:

  • MTC 32F39.16: со стороны перекачиваемой жидкости — со скользящим торцовым уплотнением, со стороны электродвигателя — с двумя радиальными уплотнениями вала
  • MTC 32F49.17, ...55.13 и MTC 40: два скользящих торцевых уплотнения независимого действия
Преимущества серии

Ваши преимущества

  • Высокопрочное исполнение из серого чугуна
  • Внешний режущий механизм
  • Уплотнение со стороны перекачиваемой жидкости со скользящим торцовым уплотнением
  • Камера уплотнений
Преимущества работы с ГК ЭнергоПроф:
Надежная сервисная поддержка

Гарантия на оборудование и проводимые работы. Сопровождение клиента по любым вопросам на всем цикле реализованных объектов

Индивидуальные проекты

Богатый опыт работы по нестандартным задачам, созданию опытных образцов с переводом в серийное производство

Четкое соблюдение сроков

Ответственное отношение к согласованным срокам - важнейший принцип нашей компании

Профессионализм сотрудников

Каждый из 30 инженеров обладает опытом в отрасли более 10 лет, необходимыми сертификатами и допусками, проходит обязательную ежегодную переаттестацию

Работаем по всей России

Гарантированная техническая поддержка в любом регионе от Калининграда на западе до Южно-Сахалинска на востоке, от Астаны на юге до северного Тикси

Любая сложность проектов

На сегодняшний день наш опыт позволяет эффективно решать задачи клиента любой степени сложности с полной ответственностью за конечный результат

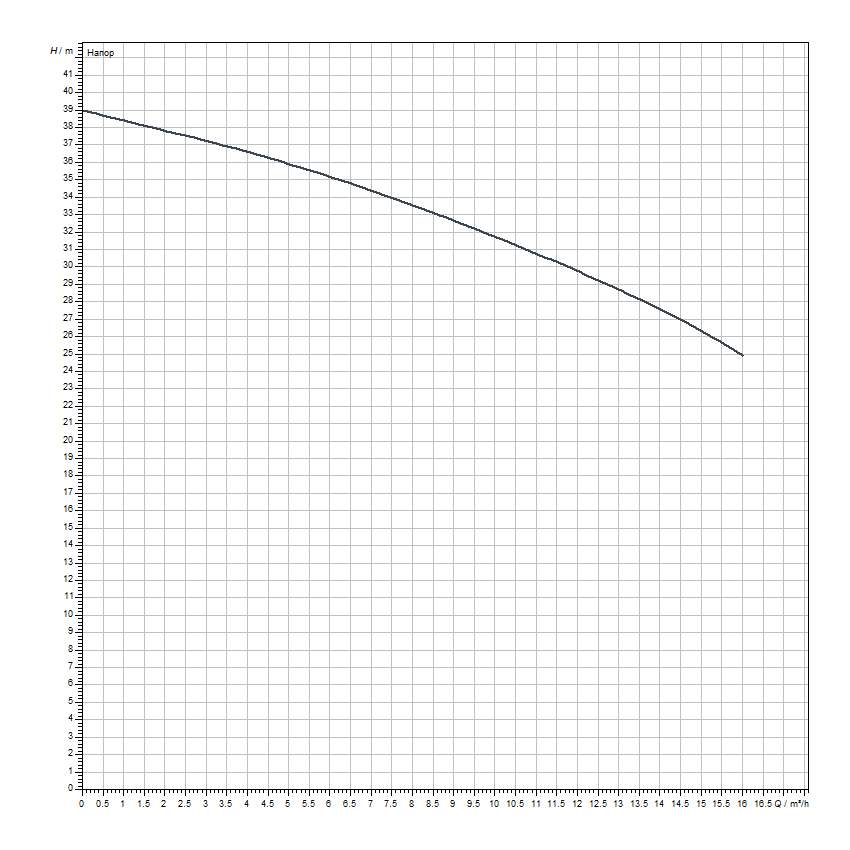

Гидравлические характеристики
Максимальное рабочее давление PN
4 бар
Напорный патрубок
DN 32
Тип конструкции рабочего колеса
Полуоткрытое многолопастное рабочее колесо с режущим механизмом
Макс. глубина погружения
10 м
Напор макс. H
39 м
Оптимальный напор Hopt
2666 кПа
Расход макс. Q
16 м³/ч
Оптимальный расход Qopt
14.74 м³/ч
Температура окружающей среды мин. Tmin
3 °C
Макс. температура окружающей среды Tmax
40 °C
Измельчитель
Нержавеющая сталь
Данные электродвигателя
Допуск на колебание напряжения
±10 %
Потребляемая мощность P1 max
4.20 кВт
Номинальный ток IN
7.3 А
Пусковой ток I
43 А
Коэффициент мощности cos φ
0.84
Тип включения
Прямой пуск от сети (DOL)
Количество полюсов
2
Макс. частота включений t
50 1/h
Класс защиты электродвигателя
IP68
Тип электродвигателя
Погружной ЭД
Режим работы (в погруженном состоянии)
S1
Режим работы (в непогруженном состоянии)
S3-30%
Защита электродвигателя
Биметалл
Класс защиты
IP68
Кабель
Длина кабеля электропитания
10 м
Тип кабеля
H07RN-F
Сечение кабеля
6G1 мм²
Задвижка
нет
Тип кабеля электропитания
Неотсоединяемый
Оснащение/функция
Поплавковый выключатель
да
Контроль герметичности электродвигателя
нет
Контроля герметичности камеры уплотнений
нет
Контроля герметичности камеры утечек
нет
Материалы
Вал
Steel
Материал уплотнения со стороны насоса
Q1Q1PGG
Материал уплотнения со стороны электродвигателя
NBR
Материал уплотнения
NBR
Материал электродвигателя
Cast iron
Установочные размеры
Патрубок на всас. стороне DNs
-
Патрубок на напорн. стороне DNd
DN 32
Данные об изделии
Изделие
Wilo
Обозначение изделия
Drain MTC 32F39.16/30
Номер EAN
4016322894988
Цвет
Зеленый
Минимальный объем заказа
1
Доступность на рынке
2010-01-01
Packaging
Количество на один слой
1
Свойства упаковки
Транспортная упаковка
Вид упаковки
Коробка
Количество на палету
1
Dimension, weight
Длина с упаковкой
480 мм
Высота с упаковкой
490 мм
Ширина с упаковкой
420 мм
Масса брутто прибл. m
45 кг
Эксплуатационные параметры
Перекачиваемая жидкость
Water
T перекачиваемой жидкости T
3 °C
