Компактная установка повышения давления согласно стандарту DIN 1988 и DIN EN 806, для прямого или опосредованного подсоединения. Состоит из нормальновсасывающих параллельно подключенных вертикальных высоконапорных центробежных насосов из нержавеющей стали с сухим ротором, при этом каждый насос оснащен собственным частотным преобразователем. Готовность к подключению с монтажом на фундаментной раме, с системой трубопроводов из нержавеющей стали, включая прибор управления со всеми необходимыми измерительными и регулирующими устройствами.
Для полностью автоматического водоснабжения и повышения давления в жилых, офисных и административных зданиях, гостиницах, больницах, торговых комплексах и различных промышленных объектах.
Для перекачивания питьевой и технической воды, охлаждающей воды, воды для пожаротушения (за исключением установок пожаротушения согласно DIN14462 и с разрешением местных органов противопожарной защиты) и других технических нужд, которая ни химически, ни механически не разрушает используемые материалы и не содержит абразивных и длинноволокнистых включений.
Особенности/преимущества продукции
Прочная система, соответствующая всем требованиям DIN 1988 (EN 806)
Допуск WRAS/KTW/ACS для всех деталей, находящихся в контакте с перекачиваемой жидкостью (исполнение EPDM)
Высокоэффективная гидравлическая часть насоса серии Helix VЕ в сочетании со стандартными электродвигателями класса IE4 IEC, а также со встроенным частотным преобразователем с воздушным охлаждением
Экономия электроэнергии благодаря широкому диапазону регулирования частотного преобразователя от 25 Гц до макс. 60 Гц
Максимальные качество регулирования и простота в управлении благодаря технологии «красная кнопка»
Встроенная система распознавания сухого хода с автоматическим отключением при отсутствии воды в соответствии с мощностными характеристиками электроники регулирования электродвигателя
Уплотнение вала посредством не зависящего от направления вращения скользящего торцевого уплотнения в картриджном исполнении для простого технического обслуживания
Простой дизайн соединительного элемента обеспечивает прямой доступ к скользящему торцевому уплотнению
Сменная муфта для замены скользящего торцевого уплотнения без необходимости демонтажа электродвигателя (от 7,5 кВт)
Гидравлика всей установки с улучшенными показателями по потере давления
Детали, контактирующие с водой, не подвержены коррозии
Удобный в эксплуатации прибор управления/регулирования CCe с расширенными функциями, микрокомпьютерным управлением и программной памятью, графическим сенсорным дисплеем, предлагается с аналоговыми выходами для управления электронными насосами с ЧП
Заводская проверка и предварительная установка оптимального рабочего диапазона (включая сертификат о приемке в соответствии с EN10204 - 3.1)
Оснащение/ функции
Высоконапорные центробежные насосы из нержавеющей стали серии Helix VE
Фундаментная рама из электролитически оцинкованной стали с регулируемыми по высоте вибропоглощающими опорами для изоляции корпусного шума
Запорная арматура на стороне всасывания и напорной стороне каждого насоса
Обратный клапан на напорной стороне каждого насоса
Мембранный напорный бак 8 л, PN 16, вкл. проточную арматуру, соответствующую стандарту DIN 4807, напорная сторона
Датчик давления (4 – 20 мА), напорная сторона
Манометр, напорная сторона
Автоматическая система управления насосом посредством полностью электронного
контроллера Comfort (CCe) в корпусе из листовой стали структуры RAL 7035, класс защиты IP54, состоящем из внутреннего источника питания, ЦП, аналоговых и цифровых модулей вводов и выводов, для управления электронными насосами с ЧП.
Управление/индикация
Цветной сенсорный дисплей с высоким разрешением для передачи сигналов о рабочем состоянии/неисправности/квитировании неисправности, а также управления через символьно-текстовое меню на восьми языках
Управление в режиме меню с текстом и отображением символов
Подробная экранная инструкция и справка
Ассистент ввода в эксплуатацию
Запись данных с экспортом в CSV
3 уровня пользователей, индикация и возможность установки языка меню, паролей, эксплуатационных параметров, параметров регулировки
Заводские предварительные установки параметров для упрощения ввода в эксплуатацию
В стандарте настраиваются три заданных значения, заданные значения 2 и 3 активируются контактом или по времени, внешнее указание заданных значений посредством сигнала 0/4 – 20 мА
Индикация состояния насоса и фактических значений давления
Запираемый на ключ главный выключатель
Возможен выбор режима с/без резервного насоса
Счетчик часов работы каждого насоса
Счетчик рабочих часов всей системы
Счетчик коммутационных операций каждого насоса
Счетчик коммутационных операций всей системы
Регистрирование последних 35 неисправностей с присвоением временной метки часами реального времени
Регулирование
Полностью автоматическое управление 1 – 6 частотно регулируемыми насосами посредством сравнения заданных и фактических значений
Аналоговые выходы 0 – 10 В для управления электронными насосами и частотным преобразователем, потенциометр для предварительной установки числа оборотов и светодиодная индикация аварийного режима для каждого привода
Суточный таймер, например, для 2-го или 3-го заданного значения
Автоматическое, зависимое от нагрузки подключение от 1 до n насос(ов) пиковой нагрузки в зависимости от регулируемых величин давления: постоянное, p-c
Возможность свободного выбора режима работы насосов (ручной, выкл., автоматический)
Выключатель «ручной-0-автоматический»: предварительный выбор режима работы для каждого насоса и ручной режим при неисправности регулирования «Ручной» (аварийный/тестовый режим от сети, имеется защита электродвигателя), «O» (насос отключен, включение посредством системы управления невозможно) и «Автоматический» (насос деблокирован для автоматического режима посредством системы управления)
Автоматическая настраиваемая смена работы насосов
Переключение насосов для оптимизации времени работы каждого насоса по рабочим часам
Альтернатива: Цикличное переключение насосов по истечении заданного времени без учета рабочих часов
Альтернатива по импульсу: Каждый раз при изменении задаваемых условий работы происходит переключение главного насоса без учета рабочих часов
Альтернативно с предварительным выбором насоса: Возможно присвоение одному насосу постоянного статуса главного насоса. Все насосы пиковой нагрузки переключаются с оптимизацией по времени работы
Автоматический настраиваемый тестовый режим насоса (функция кратковременного включения насоса)
Возможность активации/дезактивации
Возможность свободного выбора периода времени между двумя тестовыми режимами
Возможность свободного программирования времени блокировки
Возможность произвольной настройки частоты вращения
Контроль
Вывод фактического значения системы посредством аналогового сигнала 0 – 10 В для обеспечения дополнительной возможности измерения/индикации; 10 В соответствуют конечному значению датчика
Контроль целостности кабеля на участке датчика
Защитный выключатель электродвигателя/комбинация реле (термореле защиты электродвигателя от 5,5 кВт)
Автоматическое переключение рабочего насоса на резервный насос при неисправности
Контроль максимальных и минимальных значений системы посредством настраиваемых времени задержки и пределов
Контроль максимальных и минимальных значений системы с задаваемым переключением по времени
Проверка нулевой подачи для отключения установки, если не происходит водозабор (возможность настройки параметра)
Функция заполнения трубы для заполнения пустых труб (первое заполнение потребительского трубопровода)
Защита от сухого хода посредством контакта, например, для поплавкового или манометрического выключателя
Интерфейсы
Беспотенциальные контакты для обобщенной сигнализации рабочего состояния и неисправности SBM/SSM
Возможность переключения логики между SBM и SSM
Контакты для внешнего переключения установки ВКЛ./ВЫКЛ. и защиты от сухого хода
Внешнее включение/выключение посредством контакта для дезактивации автоматического режима установки
Входы для подсоединения защитного контакта обмотки (WSK)
Протокол ModBus TCP
Дистанционный доступ через VNC
Опциональные принадлежности (установка на заводе-изготовителе или позднее после технического выяснения)
Преобразователь сигналов с 0/2 – 10 В/ на 0/4 – 20 мА
Реле изменения значения для PTC-защиты электродвигателя
Раздельная сигнализация рабочего состояния и неисправностей
Технические правила для установок питьевой воды (TRWI) DIN 1988 (EN806)
Мембранный напорный бак/расширительные мембранные баки DIN 4807
EN 50178 – оснащение сильноточных установок электронными эксплуатационными материалами
Электрическое оснащение машин EN 60204-1
EN 60335-1 – техника безопасности электроприборов бытового и тому подобного назначения
Сочетания коммутационных приборов низкого напряжения EN 60439-1/ 61439-1
Электромагнитная совместимость — помехозащищенность в промышленных зонах EN 61000-6-2
Электромагнитная совместимость, создаваемые помехи в жилых зонах, зонах деловой и предпринимательской активности, а также на малых предприятиях, EN 61000-6-3
Описание серии
Описание/конструкция
Фундаментная рама: из оцинкованной стали, с регулируемыми по высоте вибропоглощающими опорами, обеспечивающими хорошую изоляцию корпусного шума. Другие исполнения – по запросу.
Разводка трубопроводов: полная разводка трубопроводов из нержавеющей стали, применяемая для подсоединения трубопроводов из любых материалов; разводка трубопроводов рассчитана в соответствии с общей гидравлической мощностью установки повышения давления.
Насосы: применяются от 2 до 6 насосов серий Helix VE 4.., 6.., 10.., 16.., с параллельным подключением. Частотные преобразователи с воздушным охлаждением, смонтированные на моторе насоса, обеспечивают для каждого насоса данных серий бесступенчатый режим регулирования в диапазоне от 25 Гц до макс. 60 Гц. Все контактирующие с перекачиваемой средой детали для Helix VE 4.., 6.., 10.., 16.. из нержавеющей стали. Другие исполнения – по запросу. Допуск KTW/WRAS/ACS для всех деталей, контактирующих с перекачиваемой средой
Арматура: Все насосы серий VE 4.., 6.., 10.., 16.. на стороне всасывания и с напорной стороны оснащены шаровой запорной арматурой со знаком технического контроля DVGW и, с напорной стороны, обратным клапаном с допуском DVGW/KTW.
Мембранный напорный бак: 8 л/PN16, установить со стороны конечного давления. С мембраной из бутилового каучука, с допуском DVGW/KTW, отвечающий требованиям закона о безопасности пищевых продуктов в целях осмотра и проверки, с системой опорожнения и арматурой расхода с допуском DVGW/KTW согласно DIN 4807
Датчик давления: от 4 до 20 мА, расположен со стороны конечного давления для задействования центрального контроллера CCe
Индикация давления: с помощью манометра ø 63 мм со стороны конечного давления. Дополнительная цифровая индикация конечного давления на буквенно-цифровом сенсорном дисплее регулятора Comfort
Прибор управления/регулятор: В серийном исполнении установка оснащается контроллером Comfort CCe
Преимущества серии
Ваши преимущества
Прочная система с высоконапорными центробежными насосами из нержавеющей стали Helix VE со встроенным частотным преобразователем, диапазон регулирования от 25 Гц до 60 Гц
Высокоэффективная гидравлическая часть насоса
Вся система оптимизирована по потере давления
Встроенная система распознавания сухого хода с автоматическим отключением посредством регулирующей электроники электродвигателя
Максимальное качество регулирования прибором управления CCe с расширенными функциями, микрокомпьютерным управлением и сенсорным дисплеем
Преимущества работы с ГК ЭнергоПроф:
Надежная сервисная поддержка
Гарантия на оборудование и проводимые работы. Сопровождение клиента по любым вопросам на всем цикле реализованных объектов
Индивидуальные проекты
Богатый опыт работы по нестандартным задачам, созданию опытных образцов с переводом в серийное производство
Четкое соблюдение сроков
Ответственное отношение к согласованным срокам - важнейший принцип нашей компании
Профессионализм сотрудников
Каждый из 30 инженеров обладает опытом в отрасли более 10 лет, необходимыми сертификатами и допусками, проходит обязательную ежегодную переаттестацию
Работаем по всей России
Гарантированная техническая поддержка в любом регионе от Калининграда на западе до Южно-Сахалинска на востоке, от Астаны на юге до северного Тикси
Любая сложность проектов
На сегодняшний день наш опыт позволяет эффективно решать задачи клиента любой степени сложности с полной ответственностью за конечный результат

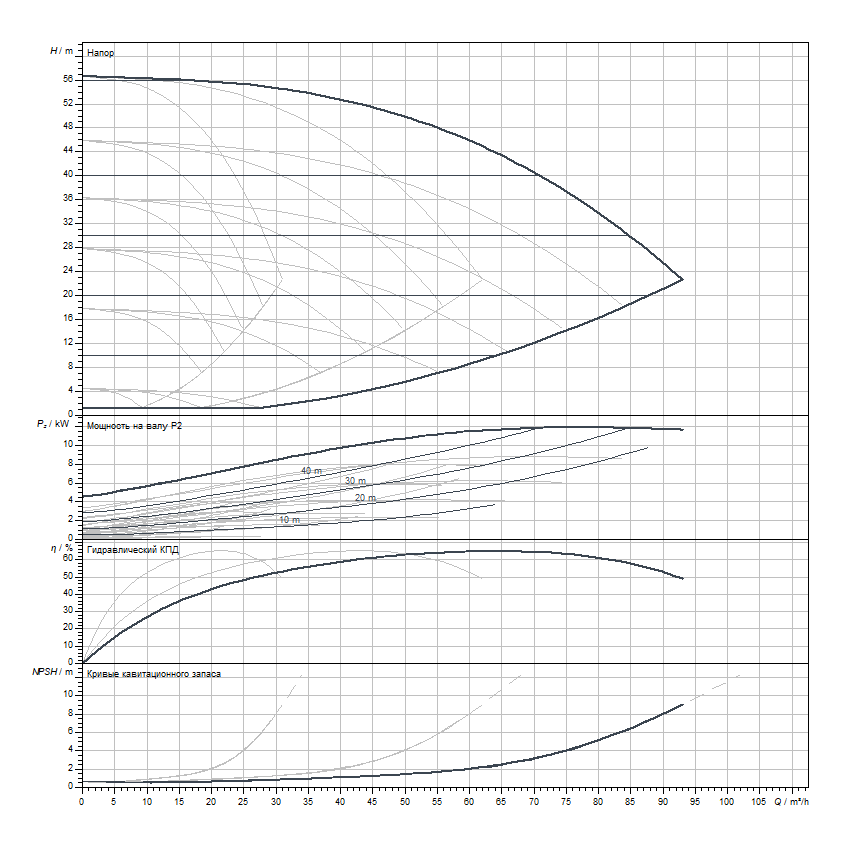

Гидравлические характеристики
Макс. рабочее давление p
16 бар
Патрубок на напорн. стороне DNd DNd
DN 100
Патрубок на всас. стороне DNs DNs
DN 100
Число ступеней
3
Температура окружающей среды мин. Tmin
5 °C
Макс. температура окружающей среды Tmax
40 °C
Максимальное рабочее давление PN
16 бар
Давление на входе
10 бар
Данные электродвигателя
Допуск на колебание напряжения
400/50:+/-10%, 380/60:+/-10%, 460/60:+/-10%
Класс защиты
IP55
Номинальный ток IN
7.9 А
КПД электродвигателя ηm 50 % ηM 50%
89 Процент
КПД электродвигателя ηm 75 % ηM 75%
89.5 Процент
КПД электродвигателя ηm 100 % ηM 100%
89.5 Процент
Класс защиты электродвигателя
IP55
Класс защиты прибора управления
IP54
Материалы
Вал
Нержавеющая сталь
Торцевое уплотнение
Q1BE3GG
Материал уплотнения
EPDM
Уплотнение вала
Q1BE3GG
Материал системы трубопроводов
Нержавеющая сталь
Данные об изделии
Изделие
Wilo
Обозначение изделия
Comfort COR-3 Helix VE 1603/K/CCe
Номер EAN
4048482168845
Цвет
зеленый/черный/серебряный
Минимальный объем заказа
1
Доступность на рынке
2011-09-01
Packaging
Количество на один слой
1
Свойства упаковки
Транспортная упаковка
Вид упаковки
Одноразовый поддон
Количество на палету
1
Dimension, weight
Длина с упаковкой
1100 мм
Высота с упаковкой
2090 мм
Ширина с упаковкой
1050 мм
Масса брутто прибл. m
345 кг
Эксплуатационные параметры
Перекачиваемая жидкость
Water
T перекачиваемой жидкости T
3 °C
Температура окружающей среды T
5 °C
Оформление заказа
Насосная установка Wilo Comfort COR-3 Helix VE 1603/K/CCe
по запросу
