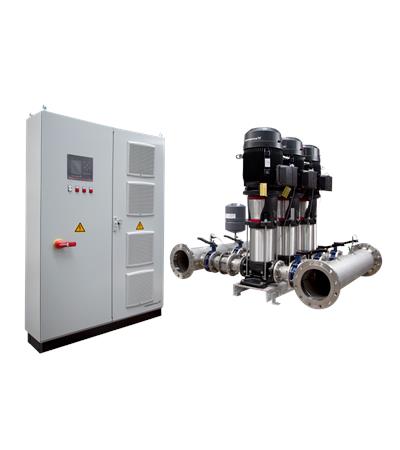

Насосная установка Grundfos HYDRO MPC-E 5 CR 95-3-2

HYDRO MPC-E 5 CR 95-3-2
HYDRO MPC-E 5 CR 95-3-2
HYDRO MPC-E 5 CR 95-3-2
HYDRO MPC-E 5 CR 95-3-2
Добавить к сравнению
Калькулятор стоимости доставки
Гарантия и возврат
Паспорта, инструкции по эксплуатации, схемы и другие необходимые документы вы можете запросить у менеджеров нашей компании
8​ 872​ 402 руб.
Купить способ оплаты карта Mastercard способ оплаты карта VISA Купить
Калькулятор стоимости доставки Гарантия и возврат
Основные характеристики
Производительность
Производительность Под производительностью насоса, она же подача или объемный расход, понимают объем жидкости, перекачиваемый оборудованием в единицу времени. Параметр обозначается буквой Q
280 - 732 м3/ч
Напор
Напор Напор — это наибольшая высота, на которую насос может поднять перекачиваемую жидкость. Данный параметр напрямую связан с рабочим давлением: для подъёма водяного столба на 10 м необходимо давление в 1 бар. Подробные формулы расчёта оптимального напора можно запросить у сотрудников компании.
110.32 - 46.48 м
Потребляемая мощность
Потребляемая мощность Численная мера количества электрической энергии, необходимой для функционирования насоса. Более высокая мощность дает больший запас надежности на случай нештатных ситуаций и позволяет справляться с более серьезными загрязнениями, но при этом она заметно влияет на цену, габариты, вес и потребление электричества/топлива.
30 кВт
Напряжение питания
Напряжение питания Напряжение сети переменного тока, на которое рассчитан электродвигатель насоса
380 В
Назначение
Назначение Для каждой задачи подходят разные виды насосов и мотопомп, поэтому первый критерий при выборе - это его назначение. Насосы бывают для водоснабжения, отопления, дренажа и канализации, пожарные, шламовые, для бассейнов, пищевой и химической промышленности.
пожарные
Вид насоса
Вид насоса Основная масса насосов - центробежные. Они используются для подачи воды в водоснабжении, отоплении, дренажа и канализации. Вихревые используется там, где необходимо обеспечить значительный напор при малых объемах (перекачка воды из водоемов, скважин, накопительных резервуаров). Диафрагменные или мембранные могут применяться, когда необходимо перекачивать вязкие, загрязненные или агрессивные жидкости под небольшим давлением.
центробежный
Конструкция
Конструкция Консольная конструкция насоса является наиболее надежной. Насос и двигатель устанавливаются на единую массивную раму. Насосная часть присоединяется к двигателю через эластичную муфту.

Консольно-моноблочные – насосная часть присоединяется непосредственно к корпусу двигателя. Преимущества: меньшие размеры, цена и отсутствие необходимости производить центровку насоса с электромотором.

Скважинный насос - насос для подачи чистой воды из скважин, колодцев и других глубоких водоемов.
консольно-моноблочный
Тип размещения
Тип размещения В зависимости от того, погружен ли насос в воду (полностью или частично) или нет, различают три вида насосов: поверхностные, погружные и полупогружные
поверхностный
Перекачиваемая жидкость
Перекачиваемая жидкость От физических и химических свойств перекачиваемой среды зависят конструкция насоса, принцип его работы, а также выбор материала. Это второй по важности признак для классификации насосов. Насосы бывают предназначены для: воды разной степени загрязнения, горюче-смазочных материалов, агрессивных жидкостей, пищевых жидкостей.
вода
Минимальная температура теплоносителя
Минимальная температура теплоносителя Минимальная температура перекачиваемой жидкости, при которой разрешается эксплуатировать насос. Превышение данного параметра может привести к поломке насоса.
+5 °C
Максимальная температура теплоносителя
Максимальная температура теплоносителя Максимальная температура перекачиваемой жидкости, при которой разрешается эксплуатировать насос. Превышение данного параметра может привести к поломке насоса.
+60 °C
Дополнительные параметры
Исполнение
Исполнение По типу исполнения насосы есть вертикальные, горизонтальные и серии in-line (насосы располагающиеся на одной линии)
вертикальное
Устройство
Устройство Одноступенчатые насосы имеют одно рабочее колесо, многоступенчатые - два и более. При этом их принцип действия остается идентичным, улучшаются лишь эксплуатационные характеристики - производительность и напор.
многоступенчатый
Инверторный
Инверторный Инвертор, это устройство позволяющее смягчить пусковые токи и регулировать обороты двигателя в зависимости от нагрузки по потребности воды.
да
Ротор
Ротор Насосы с "сухим" ротором используются для циркуляции больших объемов воды. Двигатель не соприкасается с перекачиваемой водой. Роторы данного типа требуют регулярных профилактических работ и чаще устанавливают на крупных предприятиях. У насосов с "мокрым" ротором мотор полностью погружен в перекачиваемую воду, которая смазывает детали и одновременно охлаждает двигатель. Такие насосы преимущественно используются в индивидуальных системах отопления.
сухой
Самовсасывающий
Самовсасывающий Самовсасывающий насос –тип поверхностного насоса, который способен обеспечить самозаполнение подводящего трубопровода жидкостью. Служит для подачи воды из колодцев и водоемов, а также для поддержания напора в системах водоснабжения.
нет
Взрывозащищенный
Взрывозащищенный Требование по взрывозащите (EX исполнение, Explosion-Proof) достаточно часто встречается на предприятиях связанных с нефтепереработкой, при этом насосы могут вполне применяться для отведения нейтральных взрывобезопасных жидкостей.
нет
Число двигателей
Число двигателей 2 и более двигателя – это несклько насосов в одном корпусе, которые отделяются друг от друга с помощью перекидного клапана. Данные насосы могут работать в двух различных режимах, режим работы «основной/резервный» и режим параллельной работы обоих насосов.
5
Гидроаккумулятор
есть
Тип соединения
Тип соединения Резьбовое соединение используется для присоединения арматуры малого и среднего диаметра, устанавливаемой на трубопроводах среднего и низкого давления.

Главным преимуществом фланцевого соединения является способность воспринимать осевые усилия, а также возможность быстрого монтажа/демонтажа арматуры.
фланец
Класс защиты
Класс защиты IP (Ingress Protection Rating) — система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды. Проникновение твердых механических предметов указывается первой цифрой (от 0 до 6), второй цифрой обозначается стойкость оборудования к воздействию жидкости (от 0 до 8).
IP 54

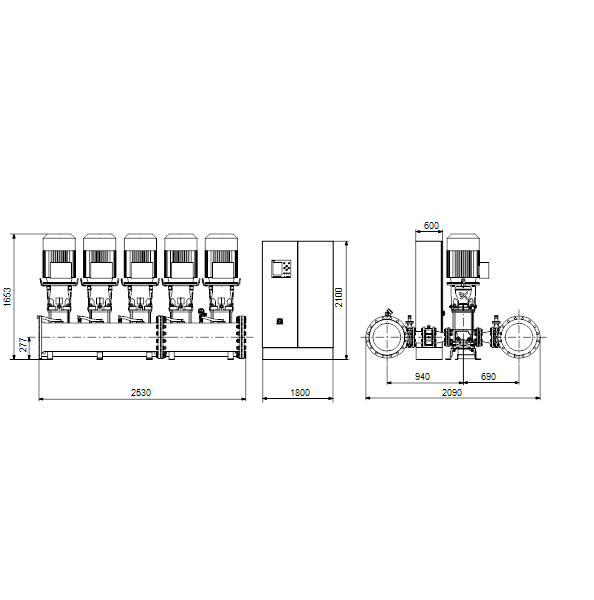

Массо-габаритные характеристики
Масса
3220 кг
Производитель
Артикул товара
Артикул товара Артикул товара - это его уникальное условное обозначение, которое присваивается производителем, чтобы отличить его от других в ассортименте и сделать удобным поиск нужного наименования по каталогам и складским базам
99525640
Страна происхождения
Дания
Гарантия
Гарантия Все оборудование, поставляемое нашей компанией, с официальной гарантией от завода изготовителя.
2 года
Информация о доставке

Для консультации и заказа оборудования звоните по номеру 8 (800) 555-06-29
Подходит для
  • Отопление в коммерческих зданиях
  • Повышение давления в коммерческих зданиях
  • Центральное холодоснабжение
  • Центральное отопление
  • Мойка бутылок
  • Охлаждение
  • Опреснение
  • Водоснабжение
  • Промывание и очистка
  • Регулировка температуры
  • Промышленные котлы
  • Промышленное отопление
  • Водоснабжение на предприятии
  • Водоподготовка на предприятии
  • Повторное использование воды
  • Водоподготовка
  • Ирригация
  • Подача воды
  • Очистка сточных вод
  • Капельное/Микро орошение
  • Защита от замерзания
  • Механизированное орошение
  • Ирригация с использованием поверхностных вод

Установки повышения давления с частотно-регулируемыми насосами

HYDRO MPC-E 5 CR 95-3-2

Система повышения давления поставляется в виде компактной установки в соответствии с DIN 1988/T5. Все насосы оснащены функцией контроля скорости.

Система повышения давления оборудована насосами CR, подключенными к внешним частотным преобразователям типа CUE Grundfos (по одному для каждого насоса).

  • Hydro MPC-E обеспечивает постоянное давление путем изменения скорости вращения насосов.
  • Производительность системы изменяется включением/выключением требуемого количества насосов и параллельным управлением работающими насосами.
  • Переключение насосов осуществляется автоматически и зависит от нагрузки, времени и отказов оборудования.
  • Для каждого из включенных насосов задана своя скорость вращения.

Комплектация системы:
Основной тип насоса: - вертикальный многоступенчатый центробежный насоса типа CR 95-3-2.
Части насоса, контактирующие с перекачиваемой жидкостью, выполнены из нержавеющей стали EN DIN 1.4301. Рамы и корпуса насосов могут быть выполнены чугуна EN-GJS-500-7 (CR) в зависимости от типа насоса; другие ответственные детали изготавливаются из нержавеющей стали EN DIN 1.4301. Насосы оборудованы сменными картрижными уплотнениями вала HQQE (SiC/SiC/EPDM), удобными в обслуживании.

  • Два коллектора из нержавеющей стали EN DIN 1.4571.
  • Вплоть до комплектации CR 90, рама-основание изготавливается из нержавеющей стали EN DIN 1.4301, выше CR90 насосы размещаются на оцинкованной I-Beam раме.
  • Один обратный клапан (POM) и два отсечных клапана для каждого насоса.
  • Обратные клапаны сертифицированы в соответствии с требованиями DVGW, отсечные клапаны - в соответствии с требованиями DIN и DVGW.
  • Переходник с отсечным клапаном для подключения к мембранному баку.
  • Манометр и датчик давления (аналоговый вывод 4-20 мА).
  • Шкаф управления Control MPC в стальном корпусе с IP 54, включая главный переключатель, все требуемые плавкие предохранители, защиту двигателя, устройства включения/выключения, контроллер CU 352, регулируемый микропроцессором.
  • Защита от сухого хода и мембранный бак поставляются как неотъемлемая часть установки.

Контроль работы насосы осуществляется с панели управления Control MPC, оснащенной следующими функциями:

  • Программируемый контроллер CU 352 для нескольких насосов.
  • Постоянное управление давлением благодаря постоянно изменяющимся параметрам настройки скорости каждого насоса.
  • Контроллер PID с функцией настройки параметров PI (Kp + Ti).
    • Поддержка постоянного давления в заданной точке независимо
Преимущества работы с ГК ЭнергоПроф:
Надежная сервисная поддержка

Гарантия на оборудование и проводимые работы. Сопровождение клиента по любым вопросам на всем цикле реализованных объектов

Индивидуальные проекты

Богатый опыт работы по нестандартным задачам, созданию опытных образцов с переводом в серийное производство

Четкое соблюдение сроков

Ответственное отношение к согласованным срокам - важнейший принцип нашей компании

Профессионализм сотрудников

Каждый из 30 инженеров обладает опытом в отрасли более 10 лет, необходимыми сертификатами и допусками, проходит обязательную ежегодную переаттестацию

Работаем по всей России

Гарантированная техническая поддержка в любом регионе от Калининграда на западе до Южно-Сахалинска на востоке, от Астаны на юге до северного Тикси

Любая сложность проектов

На сегодняшний день наш опыт позволяет эффективно решать задачи клиента любой степени сложности с полной ответственностью за конечный результат

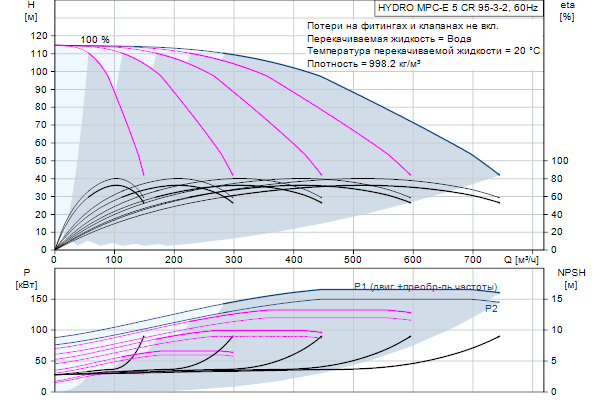

Технические данные
Номинальный расход
570 м³/ч
Maximum flow
738.5 м³/ч
Maкс. расход
738.5 м³/ч
Номинальный напор
80.5 м
Максимальный напор
114 м
Основной тип насоса
CR 95-3-2
Номер основн.насоса
99141967
Количество насосов
5
Материалы
Трубопровод
EN/DIN 1.4571/ AISI 316 Ti
Монтаж
Диапазон температуры окружающей среды
5 .. 45 °C
Макс. рабочее давление
16 бар
Впускной коллектор
DN300
Выпускной коллектор
DN300
Допустимое давление
PN 16
Заземление
PE
Проект системы
C
Жидкость
Плотность
998.2 кг/м³

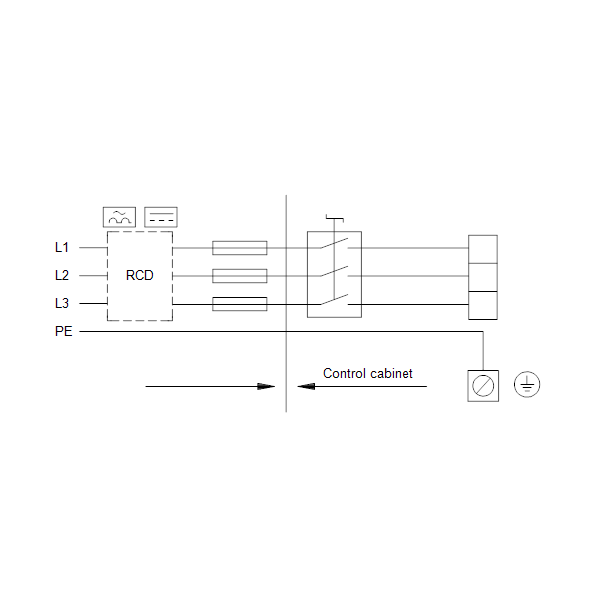

Данные электрооборудования
Частота питающей сети
50 / 60 Hz
Номин. ток системы
295,0A-380V A
Способ запуска
Variable frequency drives
Подавление радиопомех
EMC DIRECTIVE(2014/30/EU)
Количество фаз основного насоса
3
Система управления
Тип управления
E
Dry running protection, mechanical
ДАТЧИК ДАВЛЕНИЯ 0-10 БАР
Резервуар
Мембранный бак
да
Спецификации
EAN код
5713830514337
Масса брутто
3480 кг
Типоряд
Россия
№ структурного файла
99406277
Конфигурационный файл Control MPC
98271949
Конфигурационный файл Hydro MPC
98272022
Cтрана происхождения
RU
ТН ВЭД ЕАЭС Код
8413707500
