Материалы
- Корпус насоса: нержавеющая сталь/бронза/серый чугун (в зависимости от типа)
- Рабочее колесо: Синтетический материал
- Вал: нержавеющая сталь/керамика (в зависимости от типа)
- Подшипники: Графит, пропитанный синтетической смолой
-
![Logo]( "Логотип")
-
пн-пт c 8:00 до 19:00
-

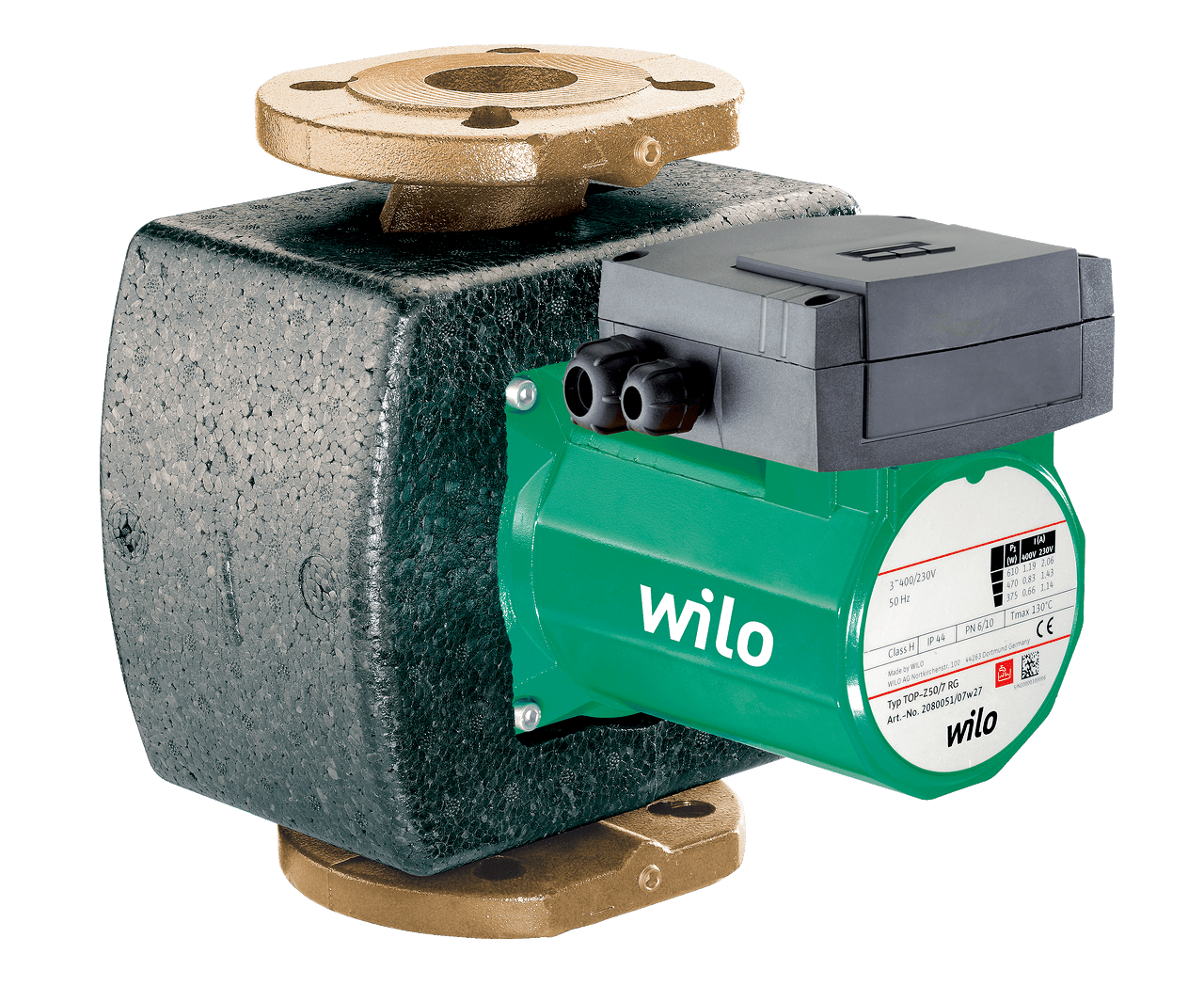

Циркуляционный насос Wilo TOP-Z 40/7 (1~230 V; PN 16; RG)
Данный циркуляционный насос предназначен только для питьевой воды.
Применяется в циркуляционных системах ГВС в промышленности и в оборудовании для зданий и сооружений.
Не требовательный к техническому обслуживанию циркуляционный насос с мокрым ротором, с резьбовым или фланцевым соединением, возможен выбор ступеней частоты вращения для регулировки мощности.
Оснащение и функция
- Ручная регулировка мощности с 3 ступенями частоты вращения
- Насосы с 1-фазным электродвигателем:
- P2 до 90 Вт: встроенная защита обмотки от перегрева;
- P2 = 180 Вт: полная защита электродвигателя посредством защитного контакта обмотки в сочетании с устройством отключения;
- Насосы с 3-фазным электродвигателем:
- P2 до 90 Вт: встроенная защита обмотки от перегрева;
- P2 ≥ 180 Вт: Полная защита электродвигателя со встроенной электронной системой отключения
- Индикатор неисправности
- Контакт для обобщенной сигнализации неисправности
- Световой индикатор направления вращения
- Электроподключение к сети 3~230 В с опциональным штекером переключения
- Корпус насоса из бронзы или серого чугуна (в зависимости от типа может применяться нержавеющая сталь)
- Комбинированный фланец PN 6/PN 10 (при DN 40 - DN 65)
- Теплоизолирующие кожухи
- Дополнительные функции с помощью дооснащаемого модуля защиты C:
- Сигнализация неисправности SSM в качестве беспотенциального нормально замкнутого контакта
- сигнализация рабочего состояния SMB в качестве беспотенциального нормально разомкнутого контакта;
- управляющий вход «Выкл. по приоритету» через внешний беспотенциальный контакт (нормально замкнутый контакт);
- Определение блокировки
- Полная защита электродвигателя с устройством отключения
- Квитирование неисправности
- Система управления сдвоенными насосами (два параллельно установленных одинарных насоса): основной/резервный режим работы (автоматическое переключение при неисправности/смена работы насосов по таймеру)
Описание серии
Преимущества серии
Ваши преимущества
- Контрольная лампа направления вращения для индикации правильного направления вращения (только на 3~)
- Серийно с теплоизоляцией.
Преимущества работы с ГК ЭнергоПроф:
Надежная сервисная поддержка
Гарантия на оборудование и проводимые работы. Сопровождение клиента по любым вопросам на всем цикле реализованных объектов
Индивидуальные проекты
Богатый опыт работы по нестандартным задачам, созданию опытных образцов с переводом в серийное производство
Четкое соблюдение сроков
Ответственное отношение к согласованным срокам - важнейший принцип нашей компании
Профессионализм сотрудников
Каждый из 30 инженеров обладает опытом в отрасли более 10 лет, необходимыми сертификатами и допусками, проходит обязательную ежегодную переаттестацию
Работаем по всей России
Гарантированная техническая поддержка в любом регионе от Калининграда на западе до Южно-Сахалинска на востоке, от Астаны на юге до северного Тикси
Любая сложность проектов
На сегодняшний день наш опыт позволяет эффективно решать задачи клиента любой степени сложности с полной ответственностью за конечный результат

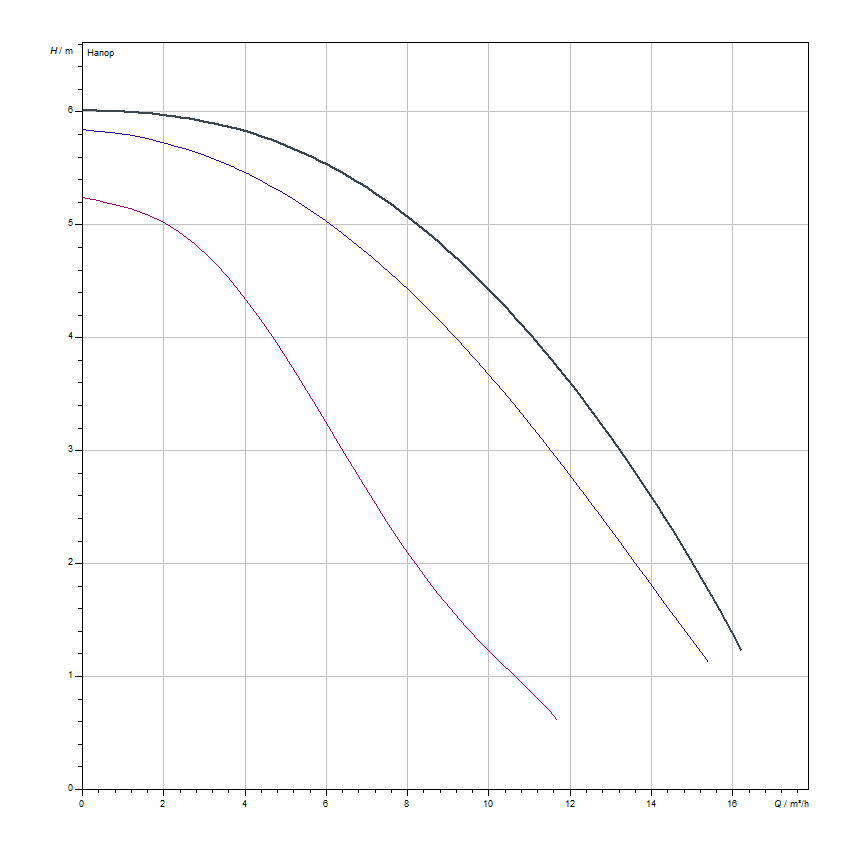

Гидравлические характеристики
Максимальное рабочее давление PN
16 бар
Напор макс. H Qmin
6.0 м
Расход макс. Qmax
16.2 м³/ч
Максимальная T перекачиваемой жидкости в HVAC Tmax
110 °C
Минимальная температура перекачиваемой жидкости при применении в питьевом водоснабжении Tmin
0
Максимальная температура перекачиваемой жидкости при применении в питьевом водоснабжении Tmax
80
Максимальная температура перекачиваемой жидкости при применении в питьевом водоснабжении при 2-часовом неравномерном режиме Tmax
110 °C
Температура окружающей среды мин. Tmin
0 °C
Макс. температура окружающей среды Tmax
40 °C
Эксплуатационные параметры
Максимально допустимая общая жесткость жидкости в циркуляционных системах ГВС
3,57 ммоль/л (20 °dH) (3,21 ммоль/л (18 °dH) для 20/4 + 25/6)
Перекачиваемая жидкость
Water
T перекачиваемой жидкости T
-20 °C
Температура окружающей среды T
0 °C
Данные электродвигателя
Подключение к сети
1~230 V, 50 Hz
Номинальный ток IN
1.62 А
Частота вращения макс. nmax
2700 об/мин
Потребляемая мощность (мин.) P1 min
175 Вт
Потребляемая мощность P1 max
340 Вт
Создаваемые помехи
EN 61000-6-3
Помехозащищенность
EN 61000-6-2
Класс защиты электродвигателя
IPX4D
Кабельный ввод
2 x PG13.5
Защита электродвигателя
Внешняя защита электродвигателя WSK
Материалы
Вал
Нержавеющая сталь
Материал подшипника
Графит, пропитанный синтетической смолой
Установочные размеры
Патрубок на всас. стороне DNs
DN 40
Патрубок на напорн. стороне DNd
DN 40
Монтажная длина l0
250 мм
Данные об изделии
Изделие
Wilo
Обозначение изделия
TOP-Z 40/7 (1~230 V, PN 16, RG)
Номер EAN
4016322380719
Цвет
зеленый/бронза
Минимальный объем заказа
1
Доступность на рынке
2010-01-01
Packaging
Количество на один слой
9
Свойства упаковки
Транспортная упаковка
Вид упаковки
Коробка
Количество на палету
45
Dimension, weight
Длина с упаковкой
350 мм
Высота с упаковкой
260 мм
Ширина с упаковкой
225 мм
Масса брутто прибл. m
14.2 кг
