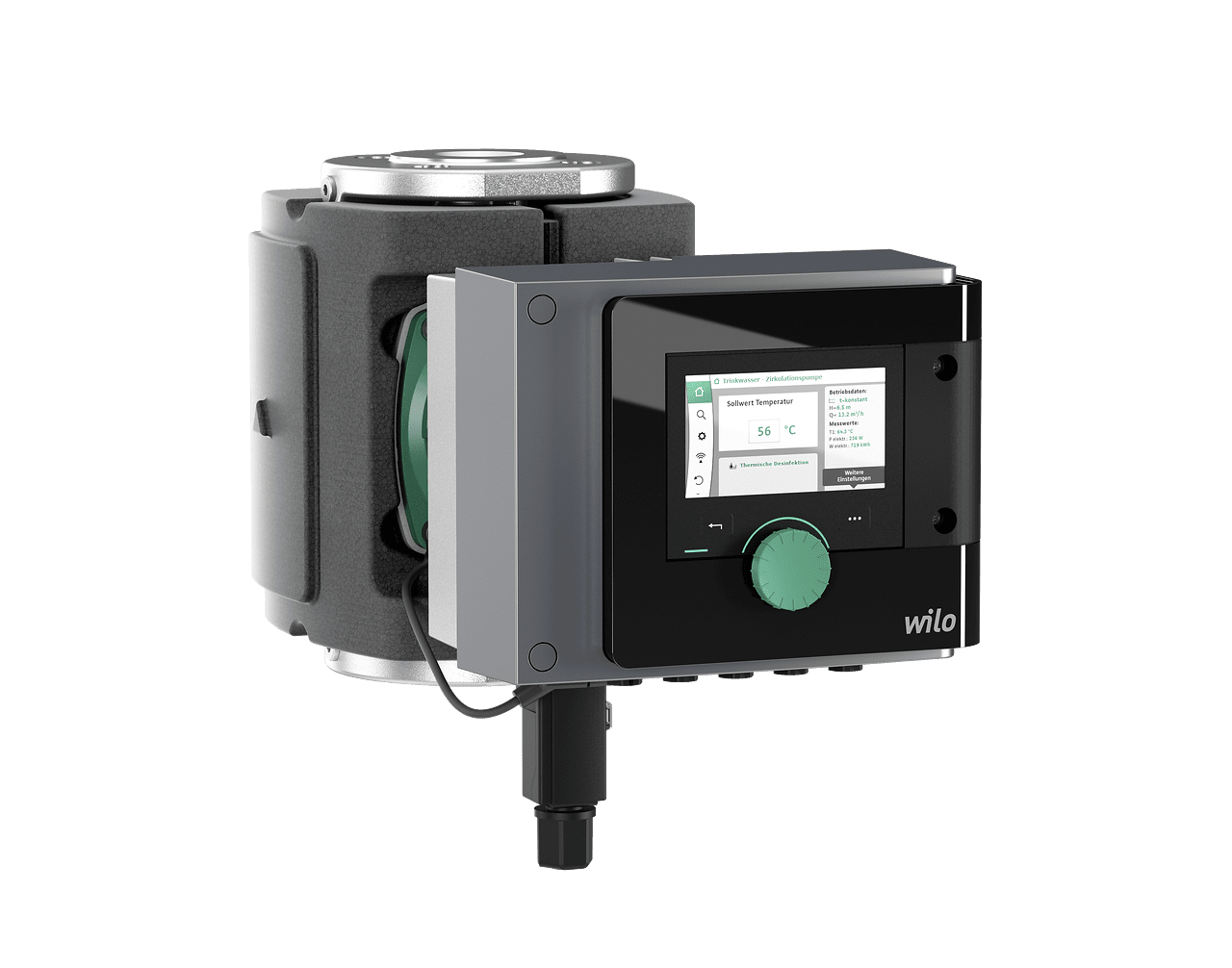

Циркуляционный насос Wilo Stratos MAXO-Z 50/0;5-9

Stratos MAXO-Z 50/0;5-9
Stratos MAXO-Z 50/0;5-9
Добавить к сравнению
Калькулятор стоимости доставки
Гарантия и возврат
Wilo-Stratos MAXO/-D/-Z
Wilo-Stratos MAXO/-D/-Z
Stratos, Stratos-D, Stratos-Z, Stratos-ZD, Stratos MAXO, Stratos MAXO-D, Stratos MAXO-Z, Stratos PARA, Stratos PARA-Z,Yonos MAXO, Yonos MAXO-Z, Yonos ECO BMS, Yonos PARA HF, TOP-S, TOP-Z, TOP-SD, TOP-RL, TOP-I
Versionshinweise Stratos MAXO
Паспорта, инструкции по эксплуатации, схемы и другие необходимые документы вы можете запросить у менеджеров нашей компании
по запросу
Купить способ оплаты карта Mastercard способ оплаты карта VISA Купить
Калькулятор стоимости доставки Гарантия и возврат
Основные характеристики
Производительность
Производительность Под производительностью насоса, она же подача или объемный расход, понимают объем жидкости, перекачиваемый оборудованием в единицу времени. Параметр обозначается буквой Q
0.68 - 33 м3/ч
Напор
Напор Напор — это наибольшая высота, на которую насос может поднять перекачиваемую жидкость. Данный параметр напрямую связан с рабочим давлением: для подъёма водяного столба на 10 м необходимо давление в 1 бар. Подробные формулы расчёта оптимального напора можно запросить у сотрудников компании.
10.7446 - 2.7373 м
Потребляемая мощность
Потребляемая мощность Численная мера количества электрической энергии, необходимой для функционирования насоса. Более высокая мощность дает больший запас надежности на случай нештатных ситуаций и позволяет справляться с более серьезными загрязнениями, но при этом она заметно влияет на цену, габариты, вес и потребление электричества/топлива.
0.46  кВт
Напряжение питания
Напряжение питания Напряжение сети переменного тока, на которое рассчитан электродвигатель насоса
220 В
Назначение
Назначение Для каждой задачи подходят разные виды насосов и мотопомп, поэтому первый критерий при выборе - это его назначение. Насосы бывают для водоснабжения, отопления, дренажа и канализации, пожарные, шламовые, для бассейнов, пищевой и химической промышленности.
отопление
Вид насоса
Вид насоса Основная масса насосов - центробежные. Они используются для подачи воды в водоснабжении, отоплении, дренажа и канализации. Вихревые используется там, где необходимо обеспечить значительный напор при малых объемах (перекачка воды из водоемов, скважин, накопительных резервуаров). Диафрагменные или мембранные могут применяться, когда необходимо перекачивать вязкие, загрязненные или агрессивные жидкости под небольшим давлением.
центробежный
Категория насосов отопления
Категория насосов отопления Циркуляционный насос — одна из главных составляющих системы отопления и горячего водоснабжения. Предназначен для обеспечения принудительного движения жидкости по замкнутому контуру, а также рециркуляции. Опрессовочный насос предназначен для проверки под давлением отопительных систем. Позволяет проверить герметичен ли трубопровод, определить аварийное место в гидравлике для устранения неполадки и т.д.
циркуляционные
Конструкция
Конструкция Консольная конструкция насоса является наиболее надежной. Насос и двигатель устанавливаются на единую массивную раму. Насосная часть присоединяется к двигателю через эластичную муфту.

Консольно-моноблочные – насосная часть присоединяется непосредственно к корпусу двигателя. Преимущества: меньшие размеры, цена и отсутствие необходимости производить центровку насоса с электромотором.

Скважинный насос - насос для подачи чистой воды из скважин, колодцев и других глубоких водоемов.
консольно-моноблочный
Тип размещения
Тип размещения В зависимости от того, погружен ли насос в воду (полностью или частично) или нет, различают три вида насосов: поверхностные, погружные и полупогружные
поверхностный
Перекачиваемая жидкость
Перекачиваемая жидкость От физических и химических свойств перекачиваемой среды зависят конструкция насоса, принцип его работы, а также выбор материала. Это второй по важности признак для классификации насосов. Насосы бывают предназначены для: воды разной степени загрязнения, горюче-смазочных материалов, агрессивных жидкостей, пищевых жидкостей.
вода
Минимальная температура теплоносителя
Минимальная температура теплоносителя Минимальная температура перекачиваемой жидкости, при которой разрешается эксплуатировать насос. Превышение данного параметра может привести к поломке насоса.
0 °C
Максимальная температура теплоносителя
Максимальная температура теплоносителя Максимальная температура перекачиваемой жидкости, при которой разрешается эксплуатировать насос. Превышение данного параметра может привести к поломке насоса.
+80 °C
Дополнительные параметры
Исполнение
Исполнение По типу исполнения насосы есть вертикальные, горизонтальные и серии in-line (насосы располагающиеся на одной линии)
вертикальное
Устройство
Устройство Одноступенчатые насосы имеют одно рабочее колесо, многоступенчатые - два и более. При этом их принцип действия остается идентичным, улучшаются лишь эксплуатационные характеристики - производительность и напор.
одноступенчатый
Частота вращения двигателя
Частота вращения двигателя Физическая величина, равная числу полных оборотов за единицу времени
650-3050 об/мин
Инверторный
Инверторный Инвертор, это устройство позволяющее смягчить пусковые токи и регулировать обороты двигателя в зависимости от нагрузки по потребности воды.
да
Ротор
Ротор Насосы с "сухим" ротором используются для циркуляции больших объемов воды. Двигатель не соприкасается с перекачиваемой водой. Роторы данного типа требуют регулярных профилактических работ и чаще устанавливают на крупных предприятиях. У насосов с "мокрым" ротором мотор полностью погружен в перекачиваемую воду, которая смазывает детали и одновременно охлаждает двигатель. Такие насосы преимущественно используются в индивидуальных системах отопления.
мокрый
Самовсасывающий
Самовсасывающий Самовсасывающий насос –тип поверхностного насоса, который способен обеспечить самозаполнение подводящего трубопровода жидкостью. Служит для подачи воды из колодцев и водоемов, а также для поддержания напора в системах водоснабжения.
нет
Взрывозащищенный
Взрывозащищенный Требование по взрывозащите (EX исполнение, Explosion-Proof) достаточно часто встречается на предприятиях связанных с нефтепереработкой, при этом насосы могут вполне применяться для отведения нейтральных взрывобезопасных жидкостей.
нет
Число двигателей
Число двигателей 2 и более двигателя – это несклько насосов в одном корпусе, которые отделяются друг от друга с помощью перекидного клапана. Данные насосы могут работать в двух различных режимах, режим работы «основной/резервный» и режим параллельной работы обоих насосов.
1
Гидроаккумулятор
нет
Материал корпуса
Материал корпуса Материал, из которого изготовлен корпус насоса в полном соответствии с характеристиками перекачиваемой жидкости
нержавеющая сталь
Материал рабочих колес (крыльчатка)
Материал рабочих колес (крыльчатка) Материал, из которого выполнена основная подвижная часть рабочего механизма — крыльчатка (в центробежных и вихревых моделях) или шнек (в винтовых)
композит
Тип соединения
Тип соединения Резьбовое соединение используется для присоединения арматуры малого и среднего диаметра, устанавливаемой на трубопроводах среднего и низкого давления.

Главным преимуществом фланцевого соединения является способность воспринимать осевые усилия, а также возможность быстрого монтажа/демонтажа арматуры.
резьба
Класс защиты
Класс защиты IP (Ingress Protection Rating) — система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды. Проникновение твердых механических предметов указывается первой цифрой (от 0 до 6), второй цифрой обозначается стойкость оборудования к воздействию жидкости (от 0 до 8).
IP 44
Класс изоляции
Класс изоляции Степень защиты обмоток двигателя от нагревания. Каждый класс изоляции рассчитан на определенную температуру, которая является рабочей, и нормально переносится. Классы изоляции и предельные температуры для них: Y (90°С), A (105°С), E (120°С), B (130°С), F (155°С), H (180°С), C (более 180°С)
F
Массо-габаритные характеристики
Масса
17 кг
Длина
404 мм
Ширина
250 мм
Высота
280 мм
Производитель
Артикул товара
Артикул товара Артикул товара - это его уникальное условное обозначение, которое присваивается производителем, чтобы отличить его от других в ассортименте и сделать удобным поиск нужного наименования по каталогам и складским базам
2164676
Страна происхождения
Германия
Гарантия
Гарантия Все оборудование, поставляемое нашей компанией, с официальной гарантией от завода изготовителя.
1 год
Информация о доставке

Для консультации и заказа оборудования звоните по номеру 8 (800) 555-06-29

Умный насос класса премиум Wilo-Stratos MAXO-Z

Высокоэффективный линейный насос с мокрым ротором с электронно-коммутируемым двигателем и электронной регулировкой мощности. Может использоваться для питьевой воды, а также для воды систем отопления, холодной воды и водно-гликолевых смесей. Индекс энергоэффективности (EEI) от ≤ 0,17 до ≤ 0,19 в зависимости от типа насоса.

Способы регулирования:

  • Постоянная автоматическая подрегулировка мощности под требования установки без настройки заданного значения Wilo-Dynamic Adapt plus. Экономия электроэнергии до 20 % по сравнению со способом регулирования dp-v.
  • Постоянная температура (T-const., заводская установка)
  • Постоянный перепад температур (dT-const.)
  • При необходимости оптимизация расхода подающего насоса за счет объединения в сеть и связи с несколькими насосами (Multi-Flow Adaptation).
  • Постоянный расход (Q-const.)
  • Регулирование перепада давления dp-c в удаленной точке трубопроводной сети (регулирование критической точки)
  • Постоянный перепад давления (dp-c)
  • Переменный перепад давления (dp-v) с возможностью ввода номинальной рабочей точки
  • Постоянная частота вращения (n-const.)
  • Определенный пользователем ПИД-регулятор

Функции:

  • Учет количества теплоты
  • Учет количества холода
  • Автоматическое отключение насоса при обнаружении отсутствия расхода (No-Flow Stop)
  • Переключение между режимами нагрева и охлаждения (автоматическое, внешнее или ручное)
  • Регулируемое ограничение расхода через функцию Q-Limit (Qmin. и Qmax.)
  • Режимы работы сдвоенных насосов: режим совместной работы двух насосов с оптимизацией по КПД для dp-c и dp-v, режим работы «Основной/резервный»
  • Сохранение и восстановление заданных настроек насоса (3 точки восстановления)
  • Отображение сообщения о неисправности/предупреждающего сообщения в виде простого текста, включая рекомендации по устранению неисправности
  • Функция автоматического удаления воздуха из полости ротора насоса
  • Автоматическая работа с понижением
  • Автоматическая функция деблокирования и встроенная полная защита электродвигателя
  • Распознавание сухого хода
  • Автоматическое распознавание термической дезинфекции (для циркуляции горячего водоснабжения) в сочетании с отдельным датчиком температуры

Индикация:

  • способ регулирования
  • Задан. знач.
  • Расход
  • Температура
  • Потребляемая мощность
  • Потребление электроэнергии
  • Активные воздействия (например, STOP, No-Flow Stop)

Исполнение:

  • 2 настраиваемых аналоговых входа: 0 – 10 В, 2 – 10 В, 0 – 20 мА, 4 – 20 мА и стандартный PT1000; источник питания с +24 В пост. тока
  • 2 настраиваемых цифровых входа (Ext. Off, Ext. Min, Ext. Max, нагрев/охлаждение, ручная перерегулировка (автоматизированная система управления зданием отсоединена), блокировка управления (блокировка клавиш и защита конфигурации дистанционного управления))
  • 2 настраиваемых сигнальных реле для сигнализации рабочего состояния и неисправности
  • Разъем для модулей Wilo CIF с интерфейсами для автоматизированной системы управления зданием (опциональные принадлежности: модули CIF Modbus RTU, Modbus TCP, BACnet MS/TP, BACnet IP, LON, PLR, CAN)
  • Wilo Net — системная шина Wilo для связи между изделиями Wilo, например Multi-Flow Adaptation; режим сдвоенного насоса и Wilo-Smart Gateway
  • Встроенный датчик температуры
  • Автоматический аварийный режим при особых состояниях (задаваемая частота вращения насоса), например в случае сбоя обмена данными по шине или показаний датчика
  • Графический цветной дисплей (4,3 дюйма) с управлением через панель управления одной кнопкой
  • Чтение и настройка эксплуатационных параметров, а также, например, создание протокола ввода в эксплуатацию через интерфейс Bluetooth (без дополнительных принадлежностей) с помощью Wilo-Assistant App
  • Функция обнаружения повреждения кабеля при аналоговом сигнале (в сочетании с 2 – 10 В или 4 – 20 мА)
  • Возможен наружный монтаж с защитой от атмосферных воздействий в соответствии с инструкцией по монтажу и эксплуатации
  • Дата и время предварительно настроены
  • Теплоизоляционный кожух для применения в системах отопления

Комплект поставки:

  • Насос
  • Оптимизированный Wilo-Connector
  • 2 кабельных ввода M16 x 1,5
  • Подкладные шайбы для фланцевых винтов M12 и M16 (при номинальных диаметрах для подсоединения DN 32 — DN 65)
  • 2 уплотнения при резьбовом подсоединении
  • Теплоизоляционный кожух
  • Краткая инструкция по монтажу и эксплуатации

Принадлежности в качестве опции:

  • Теплоизоляция ClimaForm для предотвращения образования конденсата
  • Модуль CIF: Modbus TCP, Modbus RTU, BACnet IP, BACnet MS/TP, LON, PLR, CAN
  • PT 1000 (B) трубный датчик (для горячего водоснабжения)
  • PT 1000 (AA) датчик для установки в погружной гильзе
  • Дифференциальный датчик давления
  • Smart-Gateway
Описание серии

Описание/конструкция

  • Умный циркуляционный насос с мокрым ротором, электронно-коммутируемым двигателем и встроенной электронной регулировкой мощности
  • Технология зеленой кнопки и графический дисплей
  • Защита электродвигателя с электроникой отключения
  • Разъем для расширения функциональности с опциональным модулем CIF для автоматизированной системы управления зданием
  • Рабочее колесо с изогнутыми трехмерными лопастями и разделительный стакан из синтетического материала на волокнистой основе
Преимущества серии

Блестящий интеллект превосходство и уникальное качество.

Насос Wilo-Stratos MAXO-Z, разработанный специально для целей перекачивания питьевой воды, объединяет в себе инновационные характеристики Wilo-Stratos MAXO и корпус из нержавеющей стали. Износостойкий и гигиеничный материал отличает его от других имеющихся на рынке циркуляционных насосов для горячего водоснабжения.

Преимущества работы с ГК ЭнергоПроф:
Надежная сервисная поддержка

Гарантия на оборудование и проводимые работы. Сопровождение клиента по любым вопросам на всем цикле реализованных объектов

Индивидуальные проекты

Богатый опыт работы по нестандартным задачам, созданию опытных образцов с переводом в серийное производство

Четкое соблюдение сроков

Ответственное отношение к согласованным срокам - важнейший принцип нашей компании

Профессионализм сотрудников

Каждый из 30 инженеров обладает опытом в отрасли более 10 лет, необходимыми сертификатами и допусками, проходит обязательную ежегодную переаттестацию

Работаем по всей России

Гарантированная техническая поддержка в любом регионе от Калининграда на западе до Южно-Сахалинска на востоке, от Астаны на юге до северного Тикси

Любая сложность проектов

На сегодняшний день наш опыт позволяет эффективно решать задачи клиента любой степени сложности с полной ответственностью за конечный результат

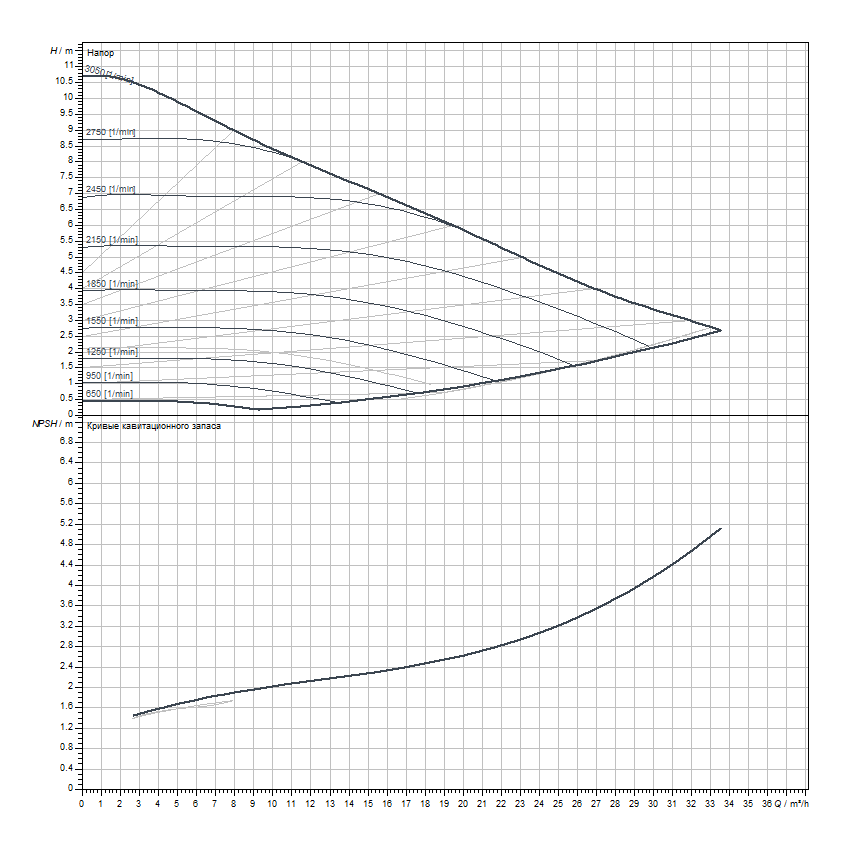

Гидравлические характеристики
Максимальное рабочее давление PN
10 бар
Температура окружающей среды мин. Tmin
0 °C
Макс. температура окружающей среды Tmax
40 °C
Мин. изб. давление на входе в насос 50 °C
5 м
Мин. изб. давление на входе в насос 95 °C
12 м
Мин. изб. давление на входе в насос 110 °C
18 м
Эксплуатационные параметры
Максимально допустимая общая жесткость жидкости в циркуляционных системах ГВС
3,57 ммоль/л (20 °dH)
Перекачиваемая жидкость
Water
T перекачиваемой жидкости T
0 °C
Температура окружающей среды T
0 °C
Данные электродвигателя
Индекс энергоэффективности (EEI)
0.17
Подключение к сети
1~230 V, 50/60 Hz
Номинальный ток IN
2.4 А
Потребляемая мощность (мин.) P1 min
10 Вт
Потребляемая мощность P1 max
550 Вт
Создаваемые помехи
EN 61800-3;2004+A1;2012/жилые зоны (C1)
Помехозащищенность
EN 61800-3;2004+A1;2012/промышленные зоны (C2)
Регулирование частоты вращения
Частотный преобразователь
Класс защиты электродвигателя
IPX4D
Защита электродвигателя
Внутренняя защита от перегрева и избыточного тока
Кабельный ввод
5 x M16x1.5
Материалы
Вал
1.4122, с покрытием DLC
Материал подшипника
Угольный графит
Установочные размеры
Патрубок на всас. стороне DNs
DN 50
Патрубок на напорн. стороне DNd
DN 50
Монтажная длина l0
280 мм
Данные об изделии
Изделие
Wilo
Обозначение изделия
Stratos MAXO-Z 50/0,5-9
Номер EAN
4048482700182
Цвет
зеленый/черный/серебряный
Минимальный объем заказа
1
Доступность на рынке
2018-11-01
Packaging
Количество на один слой
4
Свойства упаковки
Транспортная упаковка
Вид упаковки
Коробка
Количество на палету
8
Dimension, weight
Длина с упаковкой
600 мм
Высота с упаковкой
394 мм
Ширина с упаковкой
400 мм
Масса брутто прибл. m
