Сдвоенный насос с сухим ротором линейного типа для установки в трубах или на фундаменте со встроенным частотным преобразователем для электронного регулирования параметров, в том числе постоянного или переменного перепада давления (Δp-c/Δp-v).
Конструкция:
Одноступенчатый низконапорный центробежный насос
Спиральный корпус линейного исполнения (всасывающий и напорный патрубок с одинаковыми фланцами в одной линии), фланец PN 16 – с отверстием согласно EN 1092-2
Штуцеры для замера давления (R 1/8) для смонтированных дифференциальных датчиков давления (исполнение ...-R1 без датчика)
Серийные корпус насоса и фланец электродвигателя с катафорезным покрытием
Скользящее торцовое уплотнение для перекачивания воды температурой до 140 °C. До температуры +40 °C допустимо применение гликолевой примеси объемной долей от 20 до 40%.
Специальные скользящие торцовые уплотнения для смесей воды/гликоля, отличных от 20–40 % объемной доли гликоля, и для температуры перекачиваемой жидкости ≤ 40 °C или других перекачиваемых жидкостей кроме воды (повышенная цена).
Принадлежности:
консоли для крепления к фундаменту;
IR-монитор;
IF-модуль PLR
IF-модуль LON
IF-модуль Modbus
IF-модуль BACnet;
IF-модуль CAN
Системы регулирования VR-HVAC/CCe-HVAC/SCe-HVAC
Комплекты дифференциальных датчиков давления (DDG) 0-10 В для насосов в исполнении ...–R1
Серийное оснащение:
Однокнопочная панель управления для следующих функций:
Насос Вкл./Выкл.
Установка заданного значения или числа оборотов
выбор способа регулирования: Δp-c (постоянный перепад давления), Δp-v (переменный перепад давления), ПИД-регулятор, n-постоянный (ручной режим управления);
выбор режима работы при совместной работе двух насосов (основной/резервный режим работы, режим совместной работы двух насосов);
конфигурация рабочих параметров;
Квитирование ошибок
Экран насоса для индикации следующих параметров:
Способ регулирования
заданное значение (напр., перепад давления или частота вращения);
сообщения об ошибках и предупреждения;
текущие значения (напр., потребляемая мощность, текущее значение датчика);
эксплуатационные данные (напр., количество часов работы, расход энергии);
данные о состоянии (например, состояние реле SSM и SBM);
данные об устройстве (напр., название насоса);
Дополнительные функции:
Интерфейсы: управляющий вход «Выкл. по приоритету», «Внешняя смена насосов», аналоговый вход 0–10 В, 2–10 В, 0–20 мА, 4–20 мА для режима управления (DDC) или дистанционного регулирования заданных значений, аналоговый вход 0–10 В, 2–10 В, 0–20 мА, 4–20 мА для передачи сигнала фактического значения датчика давления, инфракрасный интерфейс для беспроводной связи с устройством управления и сервисного обслуживания – IR-накопителем/IR-монитором Wilo, разъем для IF-модуля Wilo для связи с автоматизированной системой управления зданием, настраиваемая беспотенциальная система оповещения о неисправностях, эксплуатации и готовности, интерфейс для связи со сдвоенными насосами;
Трехфазный электродвигатель с частотным преобразователем
Встроенная система управления сдвоенными насосами
Настраиваемый временной интервал для смены работы насосов
Встроенная полная защита электродвигателя
различные режимы работы для систем отопления (HV) или кондиционирования (AC);
Блокировка доступа
различные панели управления: стандартная/обслуживание
Описание серии
Описание/конструкция
Одноступенчатый низконапорный сдвоенный насос в исполнении Inline со следующими элементами:
Перекидной клапан
Скользящее торцовое уплотнение
Фланцевое соединение
Промежуточный корпус
Муфта
Привод со встроенной электронной системой регулирования частоты вращения
Преимущества серии
Ваши преимущества
Экономия энергии за счет встроенной электронной системы регулировки мощности
Простое управление благодаря технологии зеленой кнопки и дисплею
Различные режимы работы: Основной/резервный режим и режим параллельной работы насосов
Настраиваемые устройства предотвращения аварий, адаптированные для систем отопления и кондиционирования
Встроенная полная защита электродвигателя (термодатчик) с электронной системой отключения
Преимущества работы с ГК ЭнергоПроф:
Надежная сервисная поддержка
Гарантия на оборудование и проводимые работы. Сопровождение клиента по любым вопросам на всем цикле реализованных объектов
Индивидуальные проекты
Богатый опыт работы по нестандартным задачам, созданию опытных образцов с переводом в серийное производство
Четкое соблюдение сроков
Ответственное отношение к согласованным срокам - важнейший принцип нашей компании
Профессионализм сотрудников
Каждый из 30 инженеров обладает опытом в отрасли более 10 лет, необходимыми сертификатами и допусками, проходит обязательную ежегодную переаттестацию
Работаем по всей России
Гарантированная техническая поддержка в любом регионе от Калининграда на западе до Южно-Сахалинска на востоке, от Астаны на юге до северного Тикси
Любая сложность проектов
На сегодняшний день наш опыт позволяет эффективно решать задачи клиента любой степени сложности с полной ответственностью за конечный результат

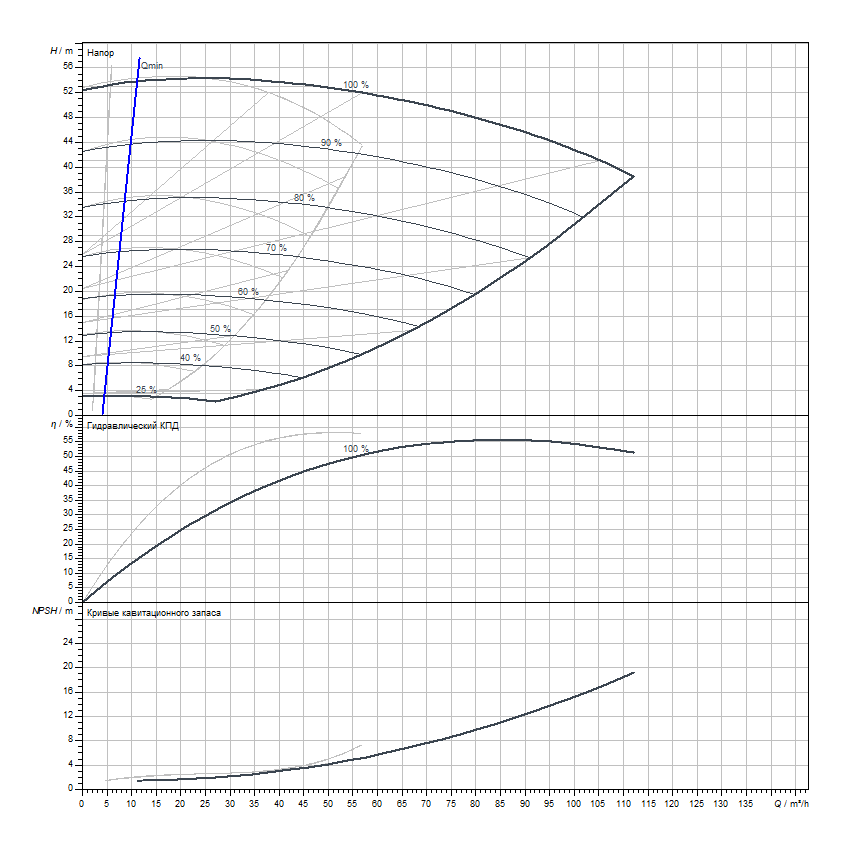

Гидравлические характеристики
Индекс минимальной эффективности (MEI)
0.4
Максимальное рабочее давление PN
16 бар
Указание по подбору оборудования
16 бар до 120 °C, 13 бар до 140 °C
Температура окружающей среды мин. Tmin
0 °C
Макс. температура окружающей среды Tmax
40 °C
Данные электродвигателя
Номинальная мощность электродвигателя P2
11 кВт
Номинальный ток IN
20.2 А
Частота вращения макс. nmax
2900 об/мин
Создаваемые помехи
EN 61800-3
Помехозащищенность
EN 61800-3
Класс защиты электродвигателя
IP55
Защита электродвигателя
Материалы
Вал
Нержавеющая сталь
Уплотнение вала
AQ1EGG
Фонарь
5.1301/EN-GJL-250, с покрытием KTL
Допустимые жидкости (другие жидкости по запросу)
Вода систем отопления (согласно VDI 2035)
да
Масляный теплоноситель
Специальное исполнение за дополнительную плату
Охлаждающая/холодная вода
да
Водогликолевые смеси (при 20 – 40 об. % гликоля и температуре перекачиваемой жидкости ≤ 40 °C)
