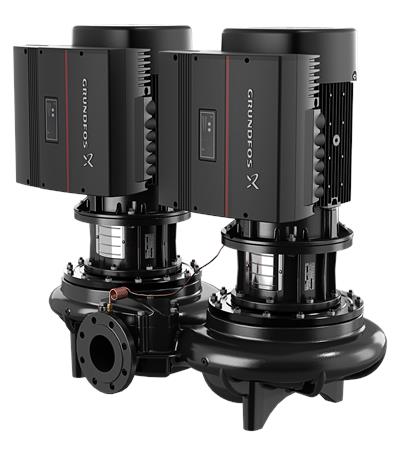

Сдвоенные одноступенчатые насосы типа "ин-лайн" со встроенным частотным преобразователем и датчиком
TPED 100-250/4 S-A-F-A-BQQE-NX3
Одноступенчатый, без соединительной муфты, центробежный с всасывающим и выпускным патрубками на одной линии. Сдвоенный насос спроектирован с двумя параллельными головными частями. Насос имеет конструкцию извлечения сверху, т.е. головную часть (электродвигатель, голову насоса и рабочее колесо) можно демонтировать для обслуживания или ремонта в то время, как корпус насоса остается на трубопроводе.
Уплотнения вала соответствуют EN 12756. Подсоединение к трубопроводу с помощью фланцев PN 16 DIN (EN 1092-2 и ISO 7005-2).
Каждая головная часть идентичного размера оборудована асинхронным электродвигателем с вентиляторным охлаждением.
Электродвигатель включает частотный преобразователь и ПИ-регулятор в клеммной коробке. Это обеспечивает постоянное плавное регулирование частоты вращения электродвигателя, а также возможность корректировки рабочих характеристик в соответствии с заданными требованиями. Насос оснащён датчиком перепада давления.
Система управления:
Frequency converter:
Встроен.
Жидкость:
Рабочая жидкость:
Вода
Диапазон температур жидкости:
-25 .. 120 °C
Температура перекачиваемой жидкости:
20 °C
Плотность:
998.2 кг/м³
Технические данные:
Скорость насоса, при которой расчитаны его характеристики:
1460 об/м
Номинальный расход:
113 м³/ч
Номинальный напор:
21.1 м
Текущий диаметр рабочего колеса:
270 мм
Код торцевого уплотнения вала:
BQQE
Допуски по рабочим хар-кам:
ISO9906:2012 3B
Материалы:
Корпус насоса:
Чугун
Материал корпуса насоcа:
EN-GJL-250
Корпус насоса:
ASTM class 35
Рабочее колесо:
Чугун
Рабочее колесо, EN/DIN:
EN-GJL-200
Рабочее колесо, AISI/ASTM:
ASTM class 30
Преимущества работы с ГК ЭнергоПроф:
Надежная сервисная поддержка
Гарантия на оборудование и проводимые работы. Сопровождение клиента по любым вопросам на всем цикле реализованных объектов
Индивидуальные проекты
Богатый опыт работы по нестандартным задачам, созданию опытных образцов с переводом в серийное производство
Четкое соблюдение сроков
Ответственное отношение к согласованным срокам - важнейший принцип нашей компании
Профессионализм сотрудников
Каждый из 30 инженеров обладает опытом в отрасли более 10 лет, необходимыми сертификатами и допусками, проходит обязательную ежегодную переаттестацию
Работаем по всей России
Гарантированная техническая поддержка в любом регионе от Калининграда на западе до Южно-Сахалинска на востоке, от Астаны на юге до северного Тикси
Любая сложность проектов
На сегодняшний день наш опыт позволяет эффективно решать задачи клиента любой степени сложности с полной ответственностью за конечный результат
Технические данные
Скорость насоса, при которой расчитаны его характеристики
1460 об/м
Номинальный расход
113 м³/ч
Номинальный напор
21.1 м
Максимальный напор
250 дм
Текущий диаметр рабочего колеса
270 мм
Код торцевого уплотнения вала
BQQE
Допуски по рабочим хар-кам
ISO9906:2012 3B
Тип исполнения
A
Материалы
Рабочее колесо, EN/DIN
EN-GJL-200
Рабочее колесо, AISI/ASTM
ASTM class 30
Код материала
A
Монтаж
Диапазон температуры окружающей среды
-20 .. 40 °C
Макс. рабочее давление
16 бар
Макс. давление при заданной темп-ре
16 бар / 120 °C
Допустимое давление
PN 16

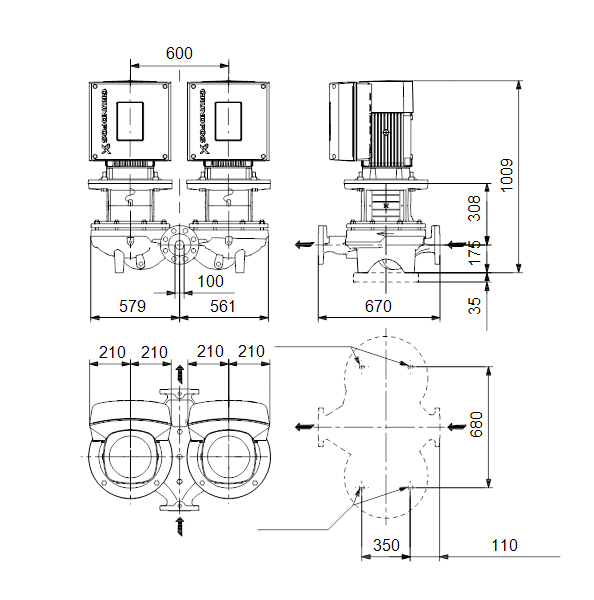

Монтажная длина
670 мм
Размер фланца электродвигателя
FF300
Код присоединения
F
Жидкость
Плотность
998.2 кг/м³

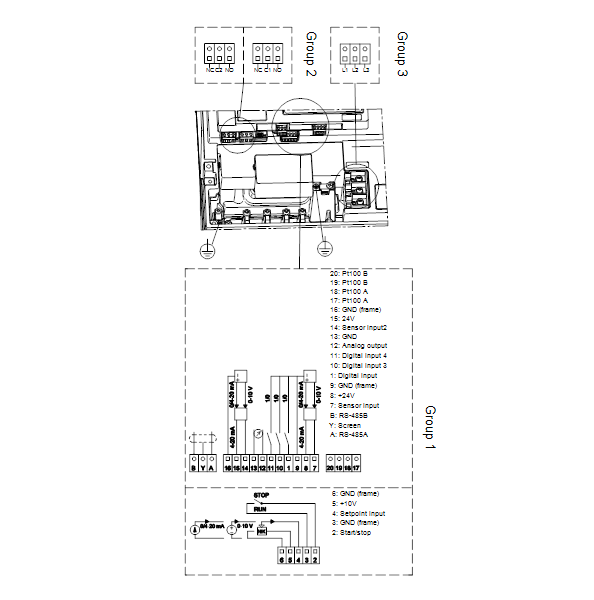

Данные электрооборудования
Тип электродвигателя
160MB
Класс энергоэфф-ти
IE3
Частота питающей сети
50 Hz
Номинальный ток
22.0-17.8 A
Cos фи - характеристика мощности
0.91-0.90
Номинальная скорость
240-1750 об/м
Энергоэффективность
IE3 91,4%
Эффективность электродвигателя при полной нагрузке
